GL90VP008-03508RT0
Asialeren
8517710000
10 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

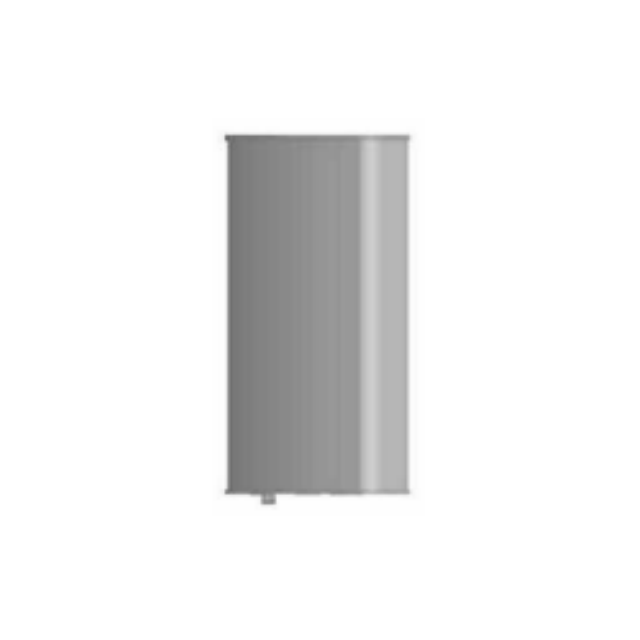

غرض | هوائي لوحة |
PN | GL90VP0808-03508RT0 |
التردد ( ميجاهيرتز ) | 351-366 / 806-866 |
عرض النطاق الترددي ( ميغاهرتز ) | 15/60 |
النزول الكهربائي (°) | 0-14 |
عرض الشعاع العمودي (°) | عرض الشعاع 3 ديسيبل 65/65 عرض الشعاع 6 ديسيبل 90/90 |
عرض الحزمة الأفقية (°) | عرض الشعاع 3 ديسيبل 90/90 عرض الحزمة 6 ديسيبل 120/120 |
نسبة F/B ( ديسيبل ) | ≥18/≥23 |
VSWR | ≤2.0 |
المعاوقة الاسمية (Ω) | 50 |
الاستقطاب | رَأسِيّ |
الطاقة القصوى ( واط ) | 300/200 |
الأبعاد (م م ) | 580* 300*146 |
الوزن ( كجم ) | 6 |
الموصل | ن أنثى |
مقدمة المنتج
تغطية تردد مزدوجة النطاق : تعمل بشكل موثوق عبر 351-366 ميجاهرتز (عرض النطاق الترددي 15 ميجاهرتز) و806-866 ميجاهرتز (عرض النطاق الترددي 60 ميجاهرتز).
جهاز كهربائي قابل للتعديل للأسفل : يتميز بإمالة سفلية قابلة للتعديل بمقدار 0-14 درجة لتحسين اتجاه الإشارة بشكل مرن في سيناريوهات متنوعة.
تصميم عرض الشعاع الأمثل : يتميز بعرض شعاع 3dB/6dB (عمودي 65 درجة/90 درجة، أفقي 90 درجة/120 درجة) لتغطية واسعة ومستهدفة.
أداء الإشارة المستقر : مزود بنسبة ≥18/23 ديسيبل F/B و ≥2.0 VSWR لتقليل التداخل وفقدان الإشارة.
أجهزة خفيفة الوزن وموثوقة : تزن 6 كجم فقط مع موصل N أنثى ومقاومة 50 أوم لسهولة التركيب والتكامل.
سيناريوهات التطبيق
شبكات اتصالات السلامة العامة : مثالية لخدمات الطوارئ التي تعتمد على نقل الإشارات المستقر ثنائي النطاق.
محطات قاعدة لاسلكية في المناطق الحضرية/الضواحي : مناسبة لمحطات قاعدة 2G/4G التي تحتاج إلى إمالة قابلة للتعديل وتغطية واسعة.
الوصول اللاسلكي الثابت (FWA) : يوفر اتصالاً مستقرًا واسع النطاق في المناطق السكنية أو التجارية.
البنية التحتية لإنترنت الأشياء الصناعي (IIoT) : تدعم اتصال الأجهزة بعيد المدى في سيناريوهات النشر خفيفة الوزن.
أنظمة التوصيل المتخصصة : يتم تطبيقها في شبكات المرافق أو النقل أو الاتصالات الإقليمية (351-866 ميجاهرتز).
