GL-DYP0827
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | ||
نطاق التردد | 790-960MHz | 1710-2700MHz |
VSWR | ≤1.4 | |
يكسب | 7dbi | 9dbi |
عرض شعاع أفقي | 65 درجة | |
عرض شعاع عمودي | 55 درجة | |
نسبة من الأمام إلى الخلف | ≥15db | |
الاستقطاب | رَأسِيّ | |
مقاومة المدخلات | 50Ω | |
أقصى قدر من المدخلات | 50W | |
حماية البرق | DC Ground | |
المواصفات الميكانيكية | ||
نوع موصل الإدخال | ن أنثى | |
تثبيت | تصاعد على الحائط | |
Dimensions | 210 × 180 × 43 مم | |
وزن الهوائي | 0.5 كجم | |
مادة العناصر المشعة | منظمة العفو الدولية | |
مادة رادوم | القيمة المطلقة | |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية | |
الاختلافات بين الهوائيات المماثلة
p/n | GL-DYP0827 | GL-DYP04 | GL-DYP11 |
يكسب | 7/9 | 4/7 | 11 |
VSWR | 1.4 | 1.5 | 1.8 |
مقدمة المنتج
1. تغطية عالية الأداء ثنائية النطاق
790-960 ميجا هرتز (7dBi) + 1710-2700 ميجا هرتز (9dBi) تنسيق ثنائي النطاق، دعم مثالي لنطاقات 2G/3G/4G/LTE وIoT، VSWR≥1.4 يقلل من فقدان الإشارة بنسبة 22%.
2. نقل دقة الشعاع الذكي
تصميم زاوية الشعاع الذهبي 65 درجة × 55 درجة، زيادة مساحة التغطية بنسبة 40%، نسبة الواجهة الأمامية ≥15 ديسيبل تعزل بشكل فعال تداخل التردد المجاور، مما يضمن نقاء الإشارة في المناطق الحضرية الكثيفة.
3. حماية من جميع الأحوال الجوية من الدرجة الصناعية
غلاف ABS مضاد للأشعة فوق البنفسجية + مشعاع من سبائك الألومنيوم، تشغيل مستقر في البيئات القاسية من -40 درجة مئوية إلى 65 درجة مئوية، تصميم الحماية من الصواعق بتيار مستمر اجتاز شهادة IEC61000-4-5.

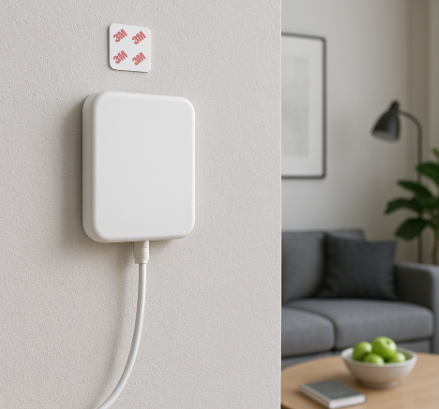

4. الحد الأدنى من التكامل المثبت على الحائط
تصميم نحيف للغاية 210 × 180 × 43 مم (0.5 كجم فقط)، دعامة قياسية مثبتة على الحائط، 3 دقائق من النشر السريع، يمكن تركيبها على الجدران/الأبراج.
5. عملية طويلة الأمد عالية الطاقة
قدرة حمل طاقة إدخال عالية للغاية 50 وات (متوسط 30 وات للمنتجات المماثلة)، تدعم التشغيل الكامل 7 × 24 ساعة، دون التعرض لخطر تخفيف تبديد الحرارة.
سيناريوهات التطبيق
1. المباني الذكية: وصلات مراقبة أمن المباني / مكثف العدادات الذكية
2. إنترنت الأشياء الصناعي: مراقبة حالة معدات المصنع / نظام التحكم PLC عن بعد
3. تغطية الشبكة الريفية: محطة ترحيل إشارة المنطقة النائية / بوابة الاستشعار الزراعية
4. الاتصالات في حالات الطوارئ: محطة قاعدة مركز القيادة المؤقتة / شبكة مركبات الإنقاذ في حالات الكوارث
5. شبكة مخصصة: نظام اتصالات منطقة التعدين / جهاز التحكم عن بعد لرافعة الميناء
التعليمات
س: هل يمكن استقبال إشارتين من نطاق التردد في نفس الوقت؟
ج: تعمل نطاقات التردد المزدوجة بشكل مستقل، وتدعم الإرسال المتزامن 790-960 ميجا هرتز و1710-2700 ميجا هرتز.
س: كم سنة يمكن استخدام غلاف ABS في الهواء الطلق؟
ج: طلاء واقي للأشعة فوق البنفسجية، اجتاز 3000 ساعة من اختبار تقادم مصباح زينون، العمر ≥ 8 سنوات (درجة الحرارة ≥ 55 درجة مئوية).
س: هل يلزم وجود سلك ارضي؟
ج: يجب توصيل سلك أرضي بتيار مستمر (نهاية PE). يعتمد تأثير الحماية من الصواعق على مقاومة الأرض <4Ω.
س: هل يدعم نطاق 5G NR؟
ج: إنه يدعم فقط بعض نطاقات التردد n3 (1800 ميجاهرتز). تتطلب تقنية 5G الكاملة الطراز الاختياري 3.5 جيجا هرتز.
س: هل يمكن تعديل زاوية الشعاع الأفقي؟
ج: تم تثبيته عند 65 درجة ولا يمكن تعديله، لكن الدعامة تدعم تعديل زاوية الميل بمقدار ±15 درجة للتعامل مع اختلافات التضاريس.
س: ما هي متطلبات المعدات للحصول على طاقة 50 واط؟
ج: يجب أن يكون مجهزًا بجهاز RF بقدرة خرج تبلغ ≥30dBm.
