GL301
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
الخصائص الكهربائية | |||
هوائي | |||
هوائي | 1 | نموذج هوائي | GPS Compass Glonass Galileo |
2 | التردد الاسمي | GPS L1 ： 1575.42 ± 1.023MHz ， L2: 1227 ± 1.023MHz ； L5 : 1176 ± 1.023MHz Compass B1 ： 1561 ± 2.046 MHz ， B2 ： 1207 ± 2.046MHz ， B3 ： 1268 ± 10.23MHz ； Glonass L1 = 1602+0.5625*K (MHz) ， L2 = 1246+0.4375*K (MHz) Galileo E1: 1575.42 | |
3 | نطاق التردد | 1197-1278/ 1559-1612MHz | |
4 | VSWR | ≤2 .0 | |
5 | نسبة المحوري | الارتفاع 90 °: ≤3 ， الارتفاع 15 °: ≤5 | |
6 | يكسب | الارتفاع 90 درجة ： ≥6 ， الارتفاع 20 ° ： ≥0 مستوى | |
7 | من الأم من الأمام إلى الظهر | ± 60 درجة ≥15db | |
8 | مركز المرحلة （مم） | <2 | |
9 | مقاومة | 50Ω | |
10 | الاستقطاب | RHCP | |
LNA | 1 | ربح LNA | 38 ± 2DB |
2 | VSWR | <2 | |
3 | رقم الضوضاء | <1.0 | |
4 | الجهد العاصمة | 3.3 ～ 12V | |
5 | حاضِر | 25 ～ 40 مللي أمبير | |

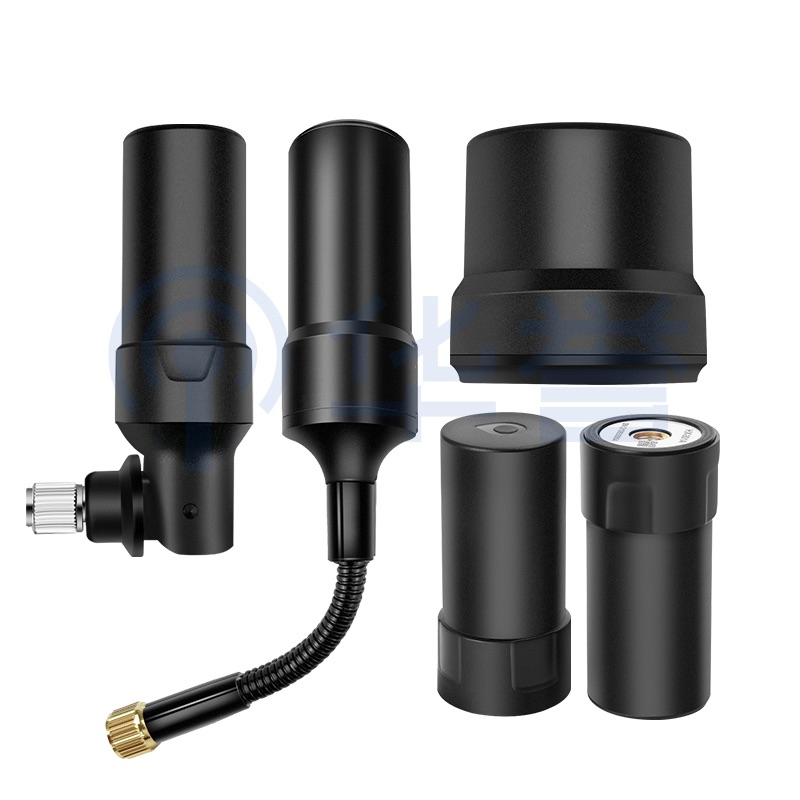

مقدمة المنتج
التوافق العالمي
يدعم جميع أنظمة الملاحة العالمية الرئيسية (GPS L1/L2/L5، GLONASS، Galileo، Compass B1/B2/B3) عبر نطاق تردد 1197-1612 ميجاهرتز، مما يضمن تغطية تحديد المواقع العالمية.
أداء عالي الحساسية:
يلتقط مضخم الصوت منخفض الضوضاء (LNA) المدمج بقدرة 38 ديسيبل مع رقم ضوضاء <1.0 الإشارات الضعيفة في البيئات الصعبة، بينما يضمن استقرار مركز الطور <2 مم دقة مستوى السنتيمتر.
تعمل جودة الإشارة الفائقة
≥2.0 VSWR والاستقطاب الدائري الأيمن (RHCP) على تقليل فقدان الإشارة. ترفض النسبة المحورية ≥3 (عند ارتفاع 90 درجة) والنسبة من الأمام إلى الخلف ≥15dB التداخل متعدد المسارات.
قوي وموفر للطاقة،
مدخل الجهد العريض (3.3 فولت - 12 فولت) والاستهلاك الحالي المنخفض (25-40 مللي أمبير) يجعله مثاليًا للمعدات الميدانية التي تعمل بالبطارية مثل الطائرات بدون طيار والأجهزة المحمولة.
نمط الإشعاع الأمثل:
يضمن الكسب العالي (≥6 ديسيبل عند الذروة، ≥0 ديسيبل عند ارتفاع 20 درجة) والتغطية الواسعة ±60 درجة أداءً متسقًا عبر زوايا التثبيت المتنوعة والمنصات المتحركة.
سيناريوهات التطبيق
الزراعة الدقيقة: الجرارات الموجهة بنظام RTK تتطلب تصحيحًا متعدد النطاقات
المسح ورسم الخرائط: تحتاج المحطات الأساسية إلى مركز مرحلة مستقر للعمل الجيوديسي
الملاحة البحرية: المراكب الشراعية في المياه المفتوحة التي تتطلب تغطية GLONASS/Galileo
عمليات الطائرات بدون طيار: تقوم الطائرات بدون طيار بإجراء مسوحات بتقنية LiDAR في الأخاديد الحضرية
أجهزة تتبع إنترنت الأشياء: مراقبة الأصول على المدى الطويل مع استهلاك منخفض للطاقة
التعليمات
س: هل يدعم هذا الهوائي إشارات GPS L5 الحديثة؟
ج: نعم، فهو يدعم بشكل كامل GPS L5 (1176±1.023MHz) للتطبيقات عالية الدقة.
س: ما هو مصدر الطاقة المطلوب؟
ج: يعمل بجهد 3.3 فولت - 12 فولت تيار مستمر مع سحب تيار 25-40 مللي أمبير فقط.
س: هل LNA مدمج في الهوائي؟
ج: نعم، فهو يشتمل على كسب LNA بمقدار 38 ديسيبل مع رقم ضوضاء أقل من 1.0.
س: هل يمكن استخدامه لتطبيقات البوصلة؟
ج: بالتأكيد، فهو يدعم ترددات البوصلة B1/B2/B3 (1561/1207/1268 ميجاهرتز).
س: ما هو استقرار مركز الطور؟
ج: ضروري للمسح - يحافظ على إزاحة مركز الطور <2 مم.
س: كيف يعمل في سيناريوهات الارتفاع المنخفض؟
ج: يحافظ على كسب ≥0dB عند ارتفاع 20 درجة ونسبة محورية ≥5 عند 15 درجة.
س: هل هو مناسب للتركيبات المتنقلة؟
ج: نعم، نمط التغطية ±60 درجة مثالي للمركبات/السفن.
س: ما نوع الموصل الذي يستخدمه؟
ج: مقاومة قياسية 50 أوم.
