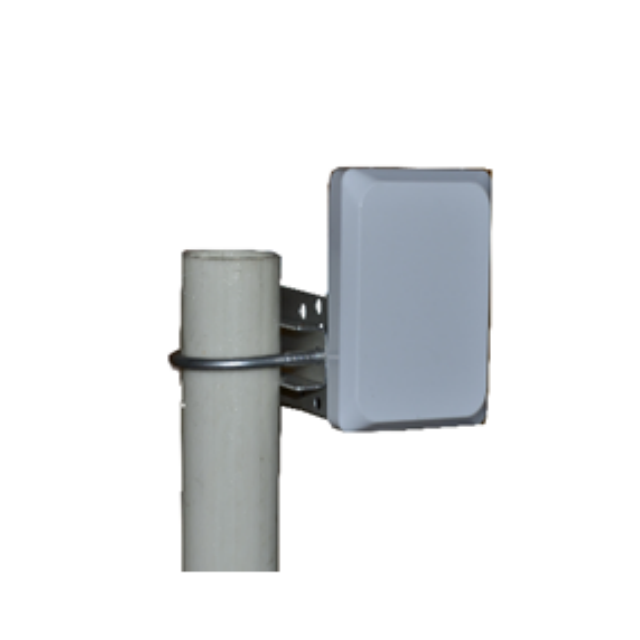

GL3742V-9
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد MHz | 3750-4250 |
كسب (DBI) | 9 |
عرض شعاع أفقي | 65 درجة |
عرض شعاع عمودي | 30 درجة |
VSWR | ≤2.0 |
نسبة F/B (DB) | 》 20 |
الاستقطاب | رَأسِيّ |
مقاومة المدخلات | 50 |
أقصى قوة | 50W |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | NF |
Dimensions | 103 × 81 × 20mm |
وزن الهوائي | 0.5 كجم |
مادة رادوم | اللون ， ABS |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
مقدمة المنتج
نطاق التردد المستهدف ： تم تصميم الهوائي GL3742V - 9 خصيصًا لنطاق التردد 3750 - 4250 ميجا هرتز. هذا يجعل من المناسب للغاية للتطبيقات التي تعمل في هذا النطاق ، مما يضمن نقل الإشارة الأمثل واستقبالها للأنظمة اللاسلكية ذات الصلة.
ربح وتغطية جيدة ： مع مكسب 9DBI ، يمكن للهوائي أن يعزز بشكل فعال قوة الإشارة. يوفر عرض الشعاع الأفقي 65 درجة وعرض شعاع عمودي 30 درجة مساحة تغطية لائقة ، مما يجعلها مناسبة للتطبيقات التي تتطلب انتشار إشارة واسعة نسبيًا.
انخفاض VSWR ونسبة F/B عالية ： VSWR ≤2.0 تشير إلى مطابقة المقاومة الجيدة ، مما يقلل من انعكاس الإشارة ويحسن كفاءة النقل. تضمن نسبة F/B》 20dB أن تكون نسبة الإشعاع إلى الأمام إلى الأمام عالية ، مما يقلل من التداخل من الجانب الخلفي من الهوائي وتعزيز جودة الإشارة في الاتجاه المطلوب.
الاستقطاب الرأسي ： الاستقطاب الرأسي لـ GL3742V - 9 مفيد في العديد من السيناريوهات. يمكن أن يساعد في تقليل التداخل من الإشارات المستقطبة أفقيًا ، وهو أمر مفيد في البيئات مع الكثير من الفوضى الكهرومغناطيسية ، مما يؤدي إلى اتصال أكثر استقرارًا.
متينة ومدمجة ： مصنوعة من مواد ABS ، الهوائي متين ويمكن أن يقاوم مختلف الظروف البيئية. نطاق درجة حرارة التشغيل - 40 درجة مئوية إلى +65 درجة مئوية يجعله مناسبًا للاستخدام في مناخات مختلفة. إن الحجم المدمج الذي يبلغ 103 × 81 × 20 مم ووزن 0.5 كجم يجعل من السهل التثبيت والنقل.
سيناريوهات التطبيق
الوصلات اللاسلكية للمحطات الخلوية/القاعدة البعيدة.
مستشعرات إنترنت الأشياء الصناعية وأنظمة الأتمتة.
معدات المراقبة والمراقبة في المناخات القاسية.
الوصول اللاسلكي الثابت (FWA) للنطاق العريض الريفي.
نشرات شبكة LTE/5G الخاصة.
الأسئلة الشائعة
س: ما مدى التردد الذي يدعمه هذا الهوائي؟
A: 3750-4250MHz ، محسّن لتطبيقات 4 جيجا هرتز.
س: هل هو مناسب للاستخدام في الهواء الطلق؟
ج: نعم ، يضمن تصنيف ABS Radome و -40 درجة مئوية إلى 65 درجة مئوية مقاومة الطقس.
س: هل يتطلب اتصال أرضي؟
ج: نعم ، تم دمج تأريض DC لحماية البرق.
س: ما هو نوع الموصل الذي يتم تضمينه؟
A: N-Female (NF) لتوافق كابل RF سلس.
س: هل يمكن أن تتعامل مع عمليات نقل الطاقة العالية؟
ج: يدعم ما يصل إلى 50 واط طاقة إدخال كحد أقصى مع انخفاض VSWR (.02.0).
س: هل هذا هوائي اتجاهي؟
ج: نعم ، الاتجاه مع 65 درجة أفقي و 30 درجة عرض العمودي العمودي.
س: ما هو نوع الاستقطاب؟
ج: الاستقطاب العمودي لمحاذاة الإشارة الأمثل.
