GL6608
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
مؤشر الهوائي السلبي | |||
تردد العمل ميغاهيرتز | نظام تحديد المواقع L1/ L2/ L5 | جلوناس جي1/جي2 | البوصلة B1/B2 |
ذروة الكسب ديسيبل | L1≥2.0 L5≥1.0 L≥1.0 | G1≥0 G2≥3 | B1≥0.5 ب2≥0 |
الاستقطاب | RHCP | ||
زاوية التغطية الأفقية. | 360 | ||
مقاومة الإخراج | 50 أوم | ||
إخراج VSWR | ≤2.0 | ||
ذروة النسبة المحورية-ديسيبل | ≤3.0 | ||
بيئة العمل | |||
درجة حرارة العمل | -45 درجة مئوية ~ +70 درجة مئوية | ||
درجة حرارة التخزين | -55 درجة مئوية~+85 درجة مئوية | ||
رطوبة | 95% عدم التجمد | ||
ضد للماء | IP67 | ||
الطابع الميكانيكي | |||

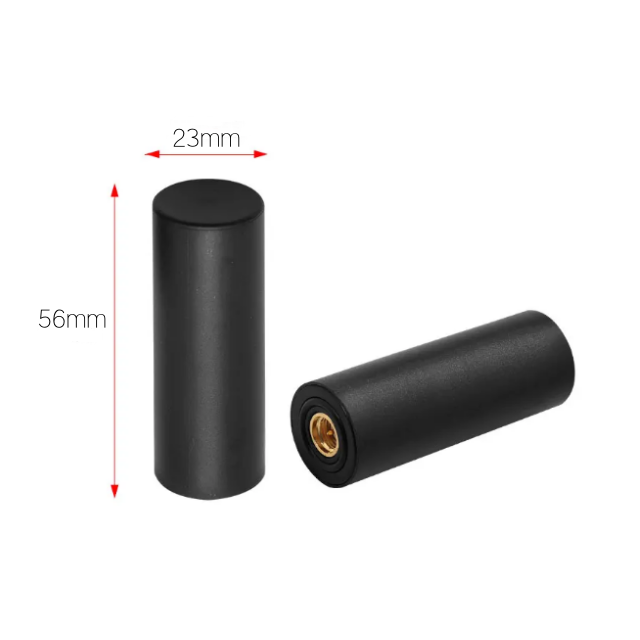

البعد الهوائي ملم | Φ23*56 | ||
الموصل | SMA ذكر | ||
الوزن | ≤20 | ||
مقدمة المنتج
1. توافق متعدد الأنظمة ومتعدد النطاقات: يدعم أنظمة الأقمار الصناعية GPS (L1/L2/L5) وGLONASS (G1/G2) وBeiDou (B2/B3) واستقبال الإشارات متعددة النطاقات، مما يلبي التوافق مع الأنظمة المتعددة ومتطلبات القياس عالية الدقة، ويتكيف مع سيناريوهات الملاحة عبر الأقمار الصناعية في مناطق مختلفة.
2. خفيفة الوزن للغاية وسهلة التركيب: بوزن إجمالي 20 جرام، فهي مناسبة للأجهزة الحساسة للوزن مثل الطائرات بدون طيار والأجهزة المحمولة والأجهزة القابلة للارتداء، مما يقلل الحمل بشكل كبير. يتم نقل الإشارة عبر موصل ذكر SMA قياسي، مما يلغي الحاجة إلى فتحات تثبيت إضافية، مما يجعل التثبيت مريحًا وفعالاً.
3. أداء إشعاعي متعدد الاتجاهات ممتاز: باستخدام هيكل حلزوني بأربعة أذرع، فإنه يوفر مكاسب فائقة بزاوية منخفضة الارتفاع مقارنة بالهوائيات التقليدية ذات الشرائح الصغيرة ويتميز باستقطاب دائري واسع الزاوية. وهذا يسمح لها باستقبال المزيد من إشارات الأقمار الصناعية بزوايا ارتفاع منخفضة، مما يحسن استقرار تحديد المواقع.
4. مقاومة البيئة القاسية: يفي الهيكل المغلق بالكامل بمعايير مقاومة الغبار والماء IP67، مع نطاق درجة حرارة التشغيل من -45 درجة مئوية إلى +70 درجة مئوية ودرجة حرارة التخزين من -55 درجة مئوية إلى +85 درجة مئوية. ويمكنه أيضًا العمل في بيئات رطوبة غير متجمدة تصل إلى 95%، مما يجعله مناسبًا للسيناريوهات الخارجية المعقدة.
5. نقل الإشارة المستقر: مقاومة الخرج هي 50Ω، الخرج VSWR ≥ 2.0، نسبة الذروة المحورية ≥ 3.0dB، فقدان إرجاع الإشارة المنخفض، وخصائص الاستقطاب الممتازة تضمن النقل الفعال والمستقر لإشارات الملاحة عبر الأقمار الصناعية، مما يسهل تحديد المواقع عالي الدقة.
سيناريوهات التطبيق
الطائرات بدون طيار/الطائرات بدون طيار: تضمن التنقل المستقر لرسم الخرائط الجوية والزراعة الدقيقة.
أجهزة GPS المحمولة: تعمل على تحسين دقة المشي لمسافات طويلة والمسح والعمليات العسكرية.
تقنية يمكن ارتداؤها: تكامل خفيف الوزن لأجهزة تتبع الرياضة/اللياقة البدنية.
البحرية والسيارات: استقبال إشارة موثوق به في البيئات القاسية.
المسح عالي الدقة: يدعم تطبيقات RTK ونظام تحديد المواقع التفاضلي.
التعليمات
س: ما هي أنظمة الملاحة التي يدعمها GL6608؟
ج: يغطي نظام تحديد المواقع العالمي (L1/L2/L5)، وGLONASS (G1/G2)، وGalileo، والبوصلة (B1/B2/B3).
س: هل هذا الهوائي مقاوم للماء؟
ج: نعم، إنه حاصل على تصنيف IP67 لأداء مقاوم للماء والغبار.
س: ما هو وزن الهوائي؟
ج: فقط ≥20 جرام، مُحسّن للتطبيقات خفيفة الوزن.
س: هل يمكن استخدامه للملاحة بدون طيار؟
ج: بالتأكيد! وزنها المنخفض ودقتها العالية تجعلها مثالية للطائرات بدون طيار.
س: ما نوع الموصل الذي يستخدمه؟
ج: موصل ذكر SMA قياسي لسهولة التكامل.
س: ما هو نطاق درجة حرارة التشغيل؟
ج: -45 درجة مئوية إلى +70 درجة مئوية، مناسب للبيئات القاسية.
س: هل يدعم استقبال الإشارة متعدد الاتجاهات؟
ج: نعم، يضمن تصميمه الحلزوني تغطية 360 درجة مع مكاسب ثابتة.
س: هل يمكنني تخصيص هذا الهوائي؟
ج: نعم، الشركة المصنعة تقبل طلبات OEM/ODM
