GL234
Asialeren
8517710000
100 قطعة
مقبول
1000 قطعة/أيام
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | |
هوائي | نطاق التردد | 1559.052 ~ 1616MHz 1205.094 ~ 1278.75MHz |
الاستقطاب | RHCP | |
نسبة المحوري | ≤3db | |
VSWR | ≤2.0 | |
ربح الذروة | ≥3dbi | |
مقاومة | 50 Ω | |
زاوية التغطية الأفقية | 360 درجة | |
زاوية التغطية الرأسية | 5 ° ~ 90 ° | |
LNA | يكسب | B1/ L1/ G1/ E1/ E2 ： 40 ± 2DB B2/ L2/ G2/ B3/ E5B/ E6 ： 42 ± 2DB |
رقم الضوضاء | ≤1.5db | |
تذبذب النطاق | ± 1.5dB | |
الجهد توريد | 3.3 ~ 12V DC | |
الاستهلاك الحالي | ≤50MA | |
VSWR | ≤2.0 | |
ميكانيكي | الموصل | TNC-K |
البعد | Φ68 مم | |
وزن | ≈150g | |
طريقة التثبيت | المغناطيس/المسمار | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
درجة حرارة التخزين | -40 ℃ ~+85 ℃ | |
الرطوبة النسبية | ما يصل إلى 95 ٪ (غير التكثيف) | |
حماية الدخول | IP67 | |
مقدمة المنتج
1. يغطي دعم الكوكبات المتعددة
GPS L1/L2، وGLONASS G1/G2، وGalileo E1/E5b/E6، وBeiDou B1/B2/B3 للحصول على دقة على مستوى السنتيمتر.
2. مضخم صوت منخفض الضوضاء عالي الكسب
42±2dB LNA مع رقم ضوضاء .51.5dB يلتقط الإشارات الضعيفة في البيئات الحضرية/الغابة.
3. حماية متينة IP67
محكمة الغلق ضد الغبار/الغمر (1 م/30 دقيقة). ينجو من الرياح الموسمية والعواصف الترابية والاهتزازات على الطرق الوعرة.
4. مرونة الجهد الكهربي
تعمل بجهد 3.3-12 فولت تيار مستمر مع تيار أقل من 50 مللي أمبير - متوافق مع بطاريات السيارات للأنظمة التي تعمل بالطاقة الشمسية.
5.360 درجة تغطية نصف كروية
5 درجة -90 درجة زاوية عمودية + استقبال أفقي 360 درجة. يحافظ على القفل أثناء المنحدرات الشديدة (على سبيل المثال، مسح الجبال).
سيناريوهات التطبيق

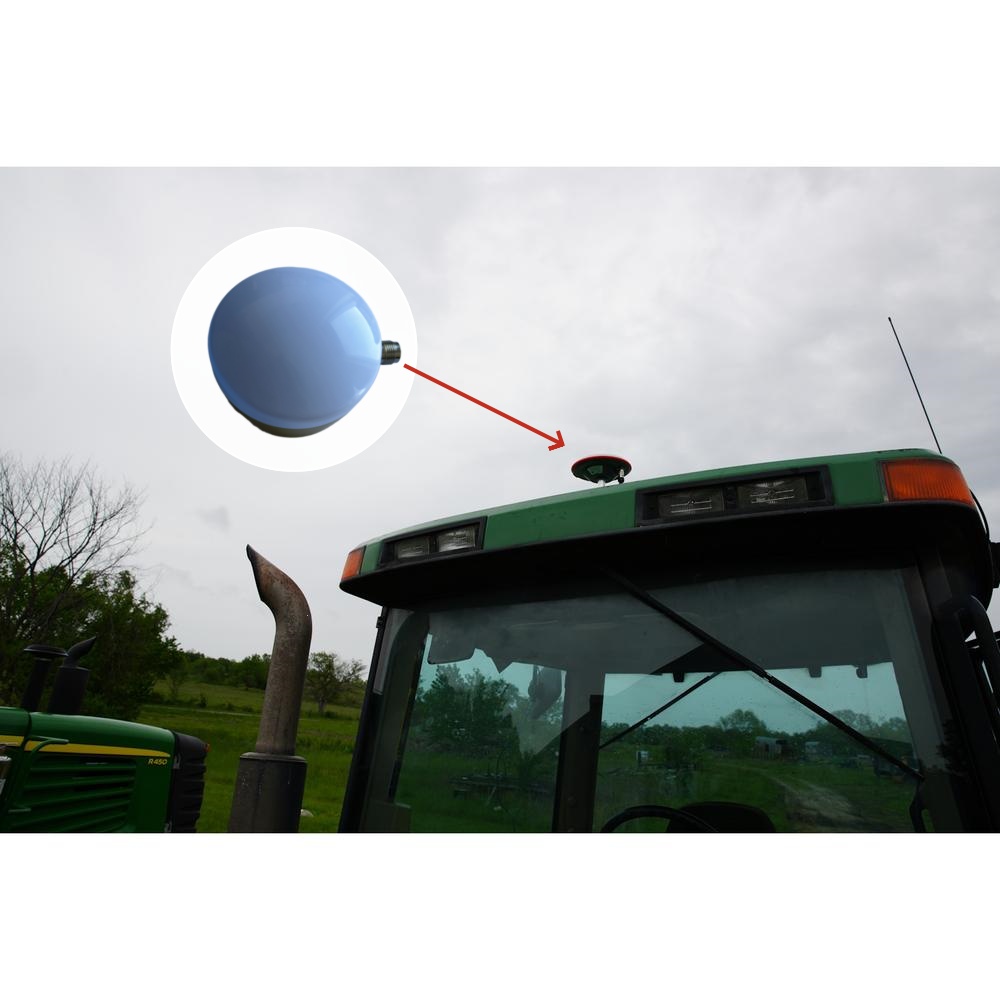

الزراعة الدقيقة
التنقل البحري والمسح البحري
الطائرات بدون طيار/الطائرات بدون طيار ورسم الخرائط
التنقل في مركبة مستقلة
معدات البناء ومسح الأراضي
الاستجابة للطوارئ والعمليات العسكرية
التعليمات
س: ما هي الأنظمة التي يدعمها هذا الهوائي؟
A: يدعم GPS (L1/L2) ، Glonass (G1/G2) ، Galileo (E1/E5B/E6) ، و Beidou (B1/B2/B3).
س: هل هو متوافق مع جهاز استقبال GNSS الخاص بي؟
ج: نعم ، يستخدم موصل TNC قياسي ومقاومة 50 Ω للتوافق الواسع.
س: هل يمكن أن تعمل في ظروف ممطرة؟
ج: نعم ، يضمن تصنيف IP67 الحماية ضد الماء والغبار.
س: ما هو مصدر الطاقة المطلوب؟
ج: إنه يعمل مع 3.3-12V DC ويستهلك ≤50MA.
س: كيف يتم تركيب الهوائي؟
ج: اختر بين القاعدة المغناطيسية أو التثبيت اللولبي.
س: هل يعمل في البرد الشديد أم الحرارة؟
ج: نعم ، تعمل في درجات حرارة من -40 إلى +85 ℃.
س: هل كسب LNA قابل للتعديل؟
A: لا ، يتم إصلاح كسب LNA عند 40-42dB (± 2db) لكل نطاق تردد.
