العربية
GL1558G17
Asialeren
8517710000
10 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |||
نطاق التردد | 1560-1620 | 2400-2500 | 5150-5900 |
كسب (DBI) | 14 ± 1 | 14 ± 1 | 17 ± 1 |
VSWR | ≤1.5 | ||
نسبة من الأمام إلى الخلف | ≥23 | ||
الاستقطاب | رَأسِيّ | ||
عرض الشعاع الأفقي (°) | 90 ± 8 | ||
عرض الشعاع العمودي (°) | 8 ± 5 | ||
أقصى قدر من طاقة الإدخال (W) | 100 | ||
مقاومة (ω) | 50 | ||
حماية البرق | DC Ground | ||
الفهرس الميكانيكي | |||
الأبعاد (مم) | 1200*280*80 مللي متر | ||
نوع موصل الإدخال | 3*ن-أنثى | ||
مادة رادوم | UPVC | ||
الهوائي وزن كيلوغرام | 2.6 | ||
سيناريوهات الاستخدام | في الهواء الطلق | ||
درجة حرارة التشغيل (℃) | -40 ~ +85 | ||
نطاق الرطوبة (٪) | 5 ~ 95 | ||

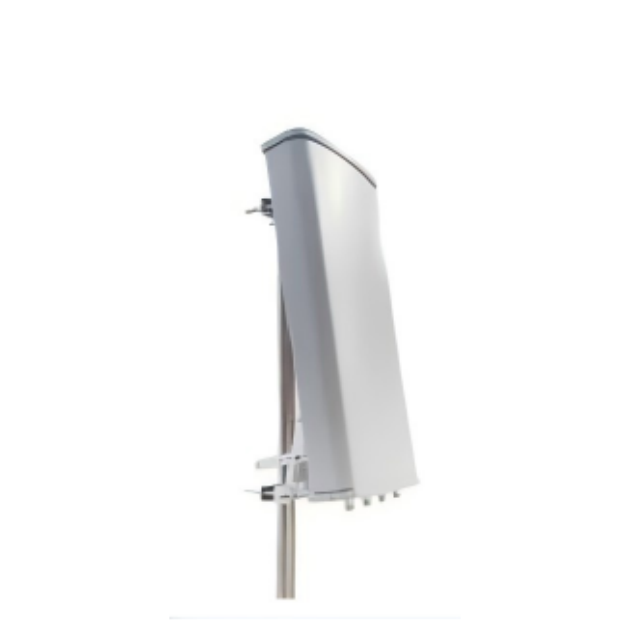

مقدمة المنتج
تغطية عالية الأداء ثلاثية الموجات: تعمل بسلاسة عبر نطاقات 1560-1620 ميجاهرتز (GPS L1)، و2400-2500 ميجاهرتز (ISM/Wi-Fi)، و5150-5900 ميجاهرتز (5.8G)، مع مكاسب عالية تصل إلى 17±1 ديسيبل للاتصال الموثوق به لمسافات طويلة.
اتجاهية فائقة مع تغطية واسعة: يحتوي تصميم الفتحة الكبيرة على المزيد من العناصر الداخلية، مما يحقق عرض شعاع أفقي مثالي 90±8° لتغطية واسعة وعرض شعاع عمودي 8±5° لإسقاط إشارة تصاعدية مركزة.
بناء قوي ومناسب لجميع الأحوال الجوية: تم تصميمه للتركيب الخارجي الدائم باستخدام قبة رادار UPVC، قادر على تحمل درجات الحرارة القصوى (-40 درجة مئوية إلى +85 درجة مئوية) والرطوبة (5-95%).
جاهز ومحمي عالي الطاقة: يدعم ما يصل إلى 100 واط من طاقة الإدخال للتطبيقات المطلوبة ويتضمن حماية أساسية من الصواعق الأرضية DC لتعزيز سلامة النظام ومتانته.
مصمم خصيصًا لتلبية احتياجاتك: يوفر تخصيصًا شاملاً لأنواع الموصلات ونطاقات التردد المحددة والأبعاد وقيم الكسب وحلول التركيب لتناسب متطلبات المشروع الدقيقة.
سيناريوهات التطبيق
الوصلة الصاعدة/الهابطة للمحطة الأرضية للاتصالات عبر الأقمار الصناعية والمحمولة جواً.
محطات أساسية ثابتة لأنظمة الملاحة (GPS، غاليليو) وخدمات تحديد المواقع.
وصلات القياس عن بعد والقيادة والتحكم بعيدة المدى للطائرات بدون طيار (الطائرات بدون طيار) والروبوتات.
البنية التحتية للربط والنطاق العريض اللاسلكي في المناطق النائية أو الصعبة.
حلول اتصالات مخصصة في مجالات الدفاع والفضاء والبحث العلمي.
التعليمات
س: ما هي نطاقات التردد التي يدعمها هذا الهوائي؟
ج: إنه يدعم ثلاثة نطاقات: 1560-1620 ميجا هرتز، 2400-2500 ميجا هرتز، و5150-5900 ميجا هرتز.
س: ما هو الغرض من تصميم 'التغطية العلوية'؟
ج: تم تصميم نمط الشعاع العمودي الأمثل للاتصال الفعال مع الأهداف المحمولة جواً أو أهداف الأقمار الصناعية، مما يقلل من التداخل الأرضي.
س: ما هي الموصلات المستخدمة، وكم عدد المنافذ الموجودة؟
ج: إنه مزود بـ 3 موصلات N-Female، واحدة لكل نطاق تردد.
س: هل هذا الهوائي مناسب للبيئات الخارجية القاسية؟
ج: بالتأكيد. لقد تم تصميمه للاستخدام الخارجي مع نطاق واسع لدرجة حرارة التشغيل يتراوح من -40 درجة مئوية إلى +85 درجة مئوية ودرجة تحمل عالية للرطوبة.
س: هل فيه حماية من الصواعق ؟
ج: نعم، فهو يتميز بمسار أرضي للتيار المستمر للحماية من الصواعق وحماية المعدات المتصلة.
س: ما هي الأبعاد المادية والوزن؟
ج: يبلغ مقاس الهوائي 1200 مم × 280 مم × 80 مم ويزن حوالي 2.6 كجم.
