GL1558B3M4
Asialeren
8517710000
10 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | ||||
نطاق التردد (ميجاهيرتز) | 1560-1620 | 2400-2500 | 5640-5950 | |
كسب (DBI) | 14 ± 1 | 14 ± 1 | 14 ± 1 | |
VSWR | ≤1.5 | ≤1.5 | ≤2.0 | |
الاستقطاب | 2 * عمودي / 2 * عمودي + أفقي | |||
نسبة F/B. | ≥15/≥20/≥23 | |||
أقصى قدر من طاقة الإدخال (W) | 100 | |||
مقاومة (ω) | 50 | |||
المواصفات الميكانيكية | ||||

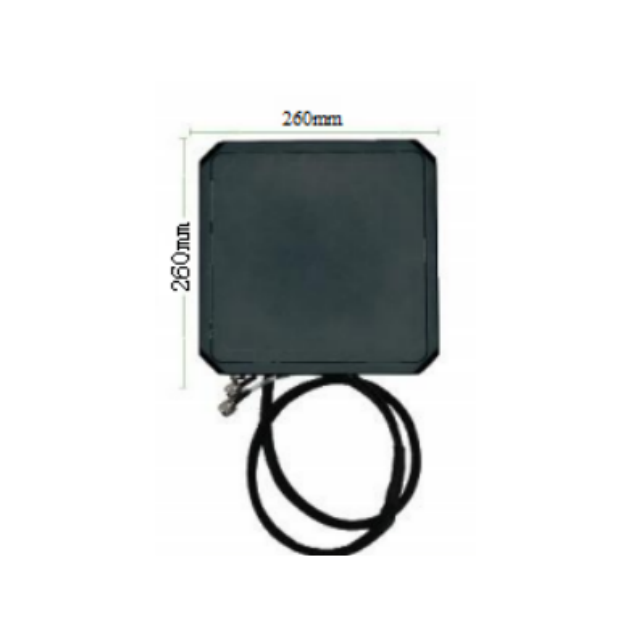

الأبعاد (مم) | 260*260*45 مللي متر | |||
وزن الهوائي (كجم) | 1 | |||
لون رادوم | أسود | |||
نوع موصل الإدخال | 4*ن ذكر | |||
المؤشرات البيئية | ||||
سيناريوهات الاستخدام | في الهواء الطلق | |||
درجة حرارة التشغيل (℃) | -40 إلى +70 | |||
نطاق الرطوبة (٪) | 5 إلى 95 | |||
مقدمة المنتج
تغطية ثلاثية النطاق - تدعم 1560-1620 ميجاهرتز، و2400-2500 ميجاهرتز، و5640-5950 ميجاهرتز، مثالية لتطبيقات التشويش متعددة الأنظمة.
مكاسب عالية وأداء مستقر - يوفر كسبًا بمقدار 14 ديسيبل لكل نطاق مع انخفاض VSWR (.51.5/2.0) لنقل إشارة قوي وموثوق.
تصميم مدمج ومتين - خفيف الوزن (1 كجم)، ومظهر نحيف (سُمك 45 مم)، ومصمم للبيئات الخارجية القاسية (-40 درجة مئوية إلى +70 درجة مئوية).
خيارات الاستقطاب المرنة - تدعم الاستقطاب الرأسي والأفقي للنشر القابل للتكيف في سيناريوهات متنوعة.
التعامل مع الطاقة العالية - يدعم ما يصل إلى 100 واط من طاقة الإدخال، مناسبة لعمليات التشويش الطويلة والمكثفة.
سيناريوهات التطبيق
تشويش إشارة GPS/L1/L2 وGLONASS في المرافق الآمنة
أنظمة كشف وتحييد الطائرات بدون طيار
تدخل الاتصالات اللاسلكية في العمليات العسكرية أو عمليات إنفاذ القانون
حجب الإشارة في الأحداث الخاصة أو ذات الإجراءات الأمنية المشددة
الاختبار والتدريب في مجال محاكاة الحرب الإلكترونية
التعليمات
س: ما هي نطاقات التردد التي يغطيها هذا الهوائي؟
ج: يغطي الترددات 1560-1620 ميجاهرتز، و2400-2500 ميجاهرتز، و5640-5950 ميجاهرتز.
س: ما هو الحد الأقصى لطاقة الإدخال المدعومة؟
ج: يمكن للهوائي التعامل مع طاقة إدخال تصل إلى 100 واط.
س: هل هذا الهوائي مناسب للاستخدام الخارجي؟
ج: نعم، إنه مصمم للعمليات الخارجية مع نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +70 درجة مئوية ومقاومة الرطوبة حتى 95%.
س: ما هي الموصلات المضمنة؟
ج: يأتي مع موصلات ذكر 4 × N.
س: هل يمكن استخدامه لتشويش الطائرات بدون طيار؟
ج: نعم، تشمل تغطية التردد الخاصة بها نطاقات شائعة الاستخدام بواسطة الطائرات بدون طيار، مما يجعلها مناسبة للأنظمة المضادة للطائرات بدون طيار.
س: ما هو وزن الهوائي؟
ج: يزن 1 كجم فقط، مما يجعله سهل الحمل للغاية للاستخدام المحمول أو المثبت.
س: هل يدعم الاستقطاب الأفقي ؟
ج: نعم، فهو يدعم تكوينات الاستقطاب الرأسي والأفقي.
