GL9058M5
Asialeren
8517710000
10 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
|
تصدير PDF |
|
المواصفات الكهربائية |
||
نطاق التردد (MHz) |
860-960/1100-1300/1570-1630/ 2400-2500/5100-5900 |
|
كسب (DBI) |
8±1/12±1/14±1/16±1 |
|
VSWR |
.81.8 / .81.8 / .51.5 / .02.0 |
|
الاستقطاب |
5 * عمودي |
|
نسبة F/B. |
≥15/≥20/≥23 |
|
أقصى قدر من طاقة الإدخال (W) |
100 |
|
مقاومة (ω) |
50 |
|
المواصفات الميكانيكية |
||

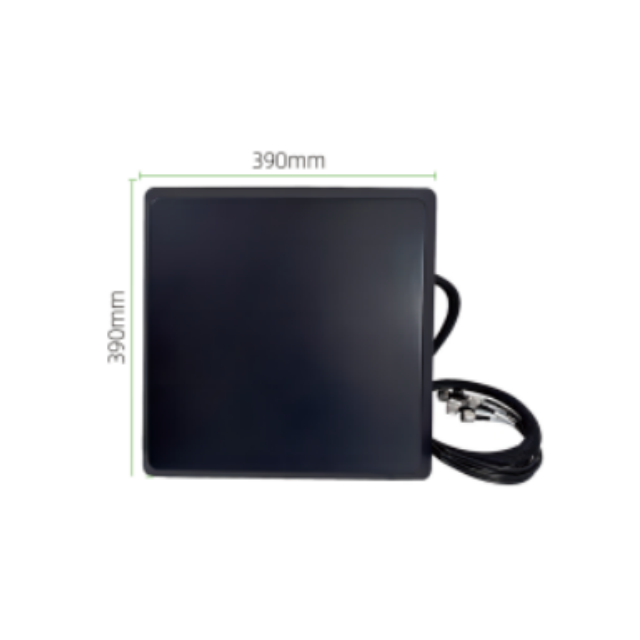

الأبعاد (مم) |
390*390*50 مللي متر |
|
وزن الهوائي (كجم) |
1.2 |
|
لون رادوم |
أسود |
|
نوع موصل الإدخال |
5*ن أنثى |
|
المؤشرات البيئية |
||
سيناريوهات الاستخدام |
في الهواء الطلق |
|
درجة حرارة التشغيل (℃) |
-40 إلى +70 |
|
نطاق الرطوبة (٪) |
5 إلى 95 |
|
مقدمة المنتج
تغطية واسعة النطاق بخمسة نطاقات - تدعم 860-960 ميجا هرتز، 1100-1300 ميجا هرتز، 1570-1630 ميجا هرتز، 2400-2500 ميجا هرتز، و5100-5900 ميجا هرتز لتداخل الإشارة الشامل عبر أنظمة متعددة.
أداء عالي الكسب متدرج - يوفر كسبًا محسنًا من 8 ديسيبل إلى 16 ديسيبل عبر النطاقات، مما يضمن إسقاط إشارة قوي ووصول فعال للتشويش.
دقة الاتجاه مع نسبة F/B عالية - تتميز بنسب من الأمام إلى الخلف ≥15 إلى ≥23، مما يعزز دقة الاتجاه ويقلل من تداخل الإشارة غير المرغوب فيها.
تصميم خارجي متين - مصمم للعمل في الظروف القاسية (-40 درجة مئوية إلى +70 درجة مئوية، رطوبة 5-95%) مع شكل مدمج وقوي (390 × 390 × 50 مم، 1.2 كجم).
اتصال متعدد المنافذ عالي الطاقة - يدعم ما يصل إلى 100 واط من طاقة الإدخال ويتضمن موصلات 5× N-female لتكامل نظام مرن وعالي الموثوقية.
سيناريوهات التطبيق
تشويش الإشارة متعدد الأنظمة في العمليات العسكرية والدفاعية
أنظمة الكشف عن الطائرات بدون طيار والتدابير المضادة (C-UAS).
حماية المنطقة الآمنة ضد الاتصالات غير المصرح بها
تدخل الاتصالات الميدانية التكتيكية
بيئات التدريب والمحاكاة على الحرب الإلكترونية
التعليمات
س: ما هي نطاقات التردد التي يغطيها GL9058M5؟
ج: يغطي خمسة نطاقات: 860-960 ميجا هرتز، 1100-1300 ميجا هرتز، 1570-1630 ميجا هرتز، 2400-2500 ميجا هرتز، و5100-5900 ميجا هرتز.
س: ما هو المكسب في النطاق 5100-5900 ميجا هرتز؟
ج: الكسب هو 16 ± 1 ديسيبل في نطاق 5100-5900 ميجا هرتز.
س: ما هي الموصلات المستخدمة؟
ج: إنها مجهزة بموصلات 5 × N-female.
س: هل يمكن استخدام هذا الهوائي في الظروف الجوية القاسية؟
ج: نعم، إنه مصمم للاستخدام الخارجي مع نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +70 درجة مئوية ومقاومة الرطوبة من 5% إلى 95%.
س: ما هو الحد الأقصى لإدخال الطاقة؟
ج: يدعم الهوائي ما يصل إلى 100 واط من طاقة الإدخال.
