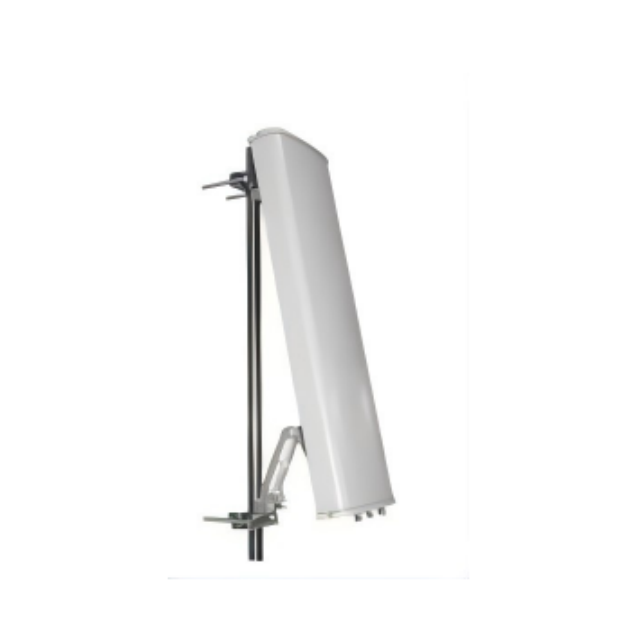

GL1215G12
Asialeren
8517710000
10 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | ||
نطاق التردد | 1180-1280 | 1560-1620 |
كسب (DBI) | 11 ± 1 | 12 ± 1 |
VSWR | ≤1.5 | |
نسبة من الأمام إلى الخلف | ≥23 | |
الاستقطاب | رَأسِيّ | |
عرض الشعاع الأفقي (°) | 65±8 | |
عرض الشعاع العمودي (°) | 32±5/32±5 | |
أقصى قدر من طاقة الإدخال (W) | 100 | |
مقاومة (ω) | 50 | |
حماية البرق | DC Ground | |
الفهرس الميكانيكي | ||
الأبعاد (مم) | 750*160*80 مللي متر | |
نوع موصل الإدخال | 2 * ن-أنثى | |
مادة رادوم | UPVC | |
الهوائي وزن كيلوغرام | 2.5 | |
سيناريوهات الاستخدام | في الهواء الطلق | |
درجة حرارة التشغيل (℃) | -40 ~ +85 | |
نطاق الرطوبة (٪) | 5 ~ 95 | |
مقدمة المنتج
أداء عالي ثنائي النطاق - يغطي 1180-1280 ميجاهرتز و1560-1620 ميجاهرتز مع كسب محسن (11±1 ديسيبل و12±1 ديسيبل)، مثالي لمحطات الملاحة والاتصالات الأساسية.
تغطية واسعة وموجهة - تتميز بعرض شعاع أفقي يبلغ 65 ± 8 درجة وعرض شعاع عمودي يبلغ 32 ± 5 درجة، مما يوفر إسقاطًا واسعًا ودقيقًا للإشارة التصاعدية.
بناء قوي ومقاوم للعوامل الجوية - مصمم للاستخدام الخارجي مع قبة UPVC، ويعمل في درجات الحرارة القصوى (-40 درجة مئوية إلى +85 درجة مئوية) والرطوبة (5-95%).
طاقة عالية واتصال آمن - يدعم ما يصل إلى 100 واط من طاقة الإدخال، ويتضمن موصلات 2× N-female، ويتميز بحماية من البرق الأرضي DC من أجل السلامة.
تصميم قابل للتخصيص - يوفر المرونة في نوع الموصل والتردد والحجم والكسب والتركيب لتلبية احتياجات التطبيقات المتنوعة.
سيناريوهات التطبيق
محطات الملاحة الأرضية والاتصالات الأساسية (مثل GPS وGLONASS)
البنية التحتية لاتصالات المطارات والطيران
محطات القياس عن بعد وربط البيانات الثابتة في الهواء الطلق
أنظمة المراقبة والكشف التي تتطلب تركيز الإشارة التصاعدي
النشر المخصص في المرافق العسكرية والطيران والبحثية
التعليمات
س: ما هي نطاقات التردد التي يدعمها هذا الهوائي؟
ج: يدعم 1180-1280 ميجا هرتز (نطاق 1.2 جيجا هرتز) و1560-1620 ميجا هرتز (نطاق 1.5 جيجا هرتز).
س: ما هو عرض شعاع الهوائي؟
ج: عرض الحزمة الأفقية هو 65 ± 8 درجة، وعرض الحزمة الرأسية 32 ± 5 درجة لكل نطاق.
س: هل يشمل الحماية من الصواعق؟
ج: نعم، فهو يتميز بحماية من الصواعق الأرضية DC.
س: ما هي الموصلات المستخدمة؟
ج: يأتي مع موصلات 2× N-female.
س: هل يمكن تخصيص هذا الهوائي؟
ج: نعم، يمكن تخصيص نوع الموصل والتردد والحجم والكسب والتركيب عند الطلب.
س: ما هو نطاق درجة حرارة التشغيل؟
ج: يعمل من -40 درجة مئوية إلى +85 درجة مئوية، وهو مناسب للبيئات الخارجية القاسية.
