GL-DY155L
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | |
هوائي | نطاق التردد | 698 ~ 4000MHz |
الاستقطاب | خطي | |
يكسب | 1.2dbi@698mhz
5.2dbi@1710mhz
2.7dbi@3300mhz | |
VSWR | ＜ 3.0 | |
مقاومة | 50Ω | |

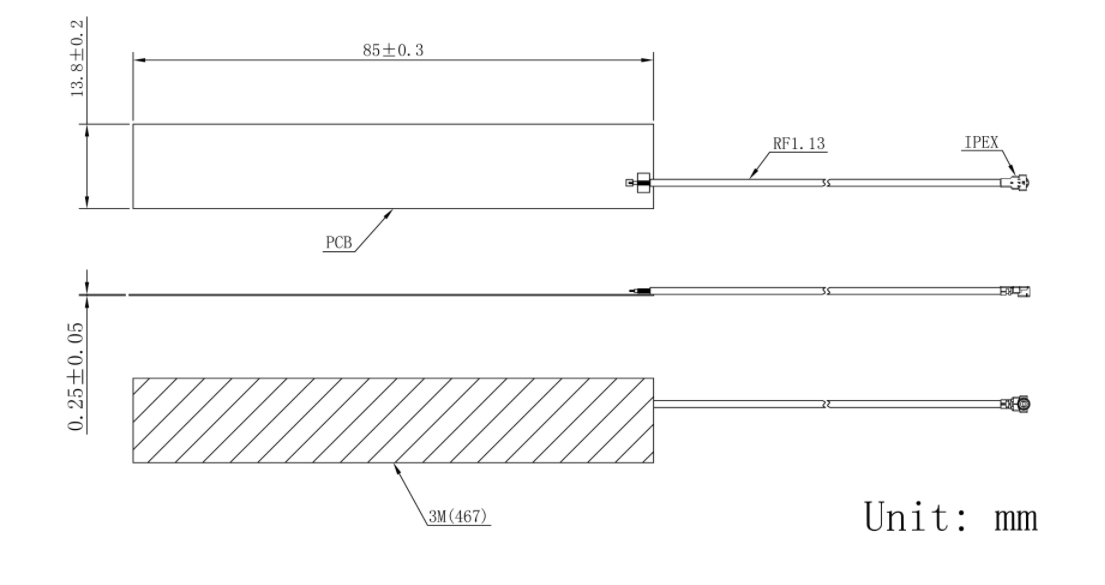

بُعد FPC | 85*13.8*0.2mm | |
ميكانيكي | كابل | RF1.13 أو غيرها |
الموصل | IPEX | |
طريقة التثبيت | لاصق ومدمج | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | |
صديقة للبيئة | ROHS متوافق | |

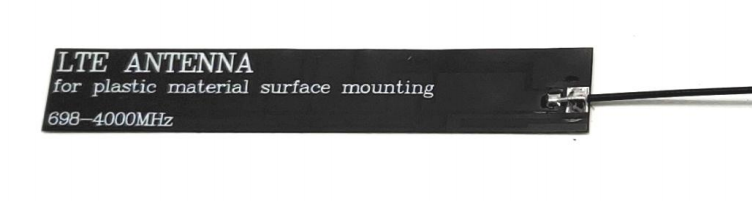

مقدمة المنتج
تغطية التردد الواسعة: يعمل في نطاق 698 - 4000 ميجا هرتز ، وهو هوائي GL - DY155L LTE مناسب لمجموعة متنوعة من شبكات LTE. يتيح هذا التوافق على نطاق واسع في دعم نطاقات التردد المختلفة التي تستخدمها شركات النقل المختلفة على مستوى العالم ، مما يجعله متعدد الاستخدامات لمناطق وتطبيقات مختلفة.
الاستقطاب الخطي: يوفر استقطابه الخطي نقل الإشارة المستقرة واستقبالها في اتجاهات محددة. هذه الخاصية مفيدة في البيئات التي يجب تركيز انتشار الإشارة ، كما هو الحال في بعض سيناريوهات الاتصال الداخلي أو الخارجية. يساعد في تقليل التداخل وتعزيز جودة الإشارة الكلية.
خيارات التثبيت المرنة: يمكن تثبيت GL - DY155L باستخدام طرق لاصقة أو مضمنة. يعد التثبيت اللاصق مناسبًا للربط السريع والسهل على الأسطح البلاستيكية ، في حين أن الخيار المدمج يسمح بتركيب أكثر تكاملاً وإخفاءًا. هذه المرونة تجعلها قابلة للتكيف مع تصميمات الأجهزة المختلفة ومتطلبات التثبيت.
الأداء الكهربائي المستقر: مع مقاومة 50Ω و VSWR (نسبة الموجة الدائمة الجهد) أقل من 3.0 ، يضمن الهوائي نقل الطاقة الفعال والحد الأدنى من الإشارة. تساهم هذه الخصائص الكهربائية في اتصال أكثر موثوقية ، مما يتيح أداء أفضل في أنظمة الاتصالات LTE.
من الصديقة للبيئة ودائمًا: كونه متوافقًا مع ROHS ، فإن GL - DY155L تلبي معايير بيئية صارمة. كما يمكن أن تصمد أمام الاهتزازات (10 - 55 هرتز بسعة 1.5 مم لمدة ساعتين) وتعمل في نطاق درجة حرارة واسعة من - 40 ℃ + 85 ℃. هذه المتانة تجعلها مناسبة لمختلف التطبيقات الداخلية والخارجية ، مما يضمن تشغيل مستقر على المدى الطويل.
سيناريوهات التطبيق
مستشعرات إنترنت الأشياء: مضمنة في أنظمة المراقبة الزراعية الذكية أو أنظمة المراقبة الزراعية.
مركبة عن بُعد: يعزز نظام تحديد المواقع العالمي (GPS) والاتصال الخلوي في السيارات/الشاحنات.
أجهزة التوجيه الصناعية: توفر إشارات 4G/5G مستقرة لأتمتة المصنع.
الأجهزة المنزلية الذكية: التصميم المدمج يناسب كاميرات أو مراكز أمان.
النقاط الساخنة المتنقلة: تحسين استقبال الإشارة لأجهزة توجيه Wi-Fi المحمولة.
التعليمات
س: ما هي نطاقات التردد التي يغطيها هذا الهوائي؟
ج: يدعم 698-4000 ميجا هرتز ، تغطي عصابات LTE و 4G و 5G Sub-6Ghz و IoT.
س: هل الهوائي مناسب للاستخدام في الهواء الطلق؟
ج: نعم ، -40 ℃ ~ 85 ℃ نطاق التشغيل ومقاومة الاهتزاز يجعلها مثالية للبيئات القاسية.
س: ما هو نوع الموصل الذي يتم تضمينه؟
ج: يستخدم موصل IPEX (كابل RF1.13 اختياري).
س: هل يمكن تخصيصها لأجهزة محددة؟
ج: يتيح التصاعد اللاصق وتصميم FPC المرن التكامل السهل في معظم الأنظمة المضمنة.
س: هل هذا هوائي معتمد؟
ج: نعم ، يتوافق مع المعايير البيئية ROHS.
س: ما هو أداء VSWR؟
A: VSWR هو <3.0 ، ضمان الحد الأدنى من فقدان الإشارة.
س: هل تدعم شبكات 5G؟
ج: نعم ، يغطي نطاقات 5G Sub-6GHz حتى 4000 ميجا هرتز.
س: ما هي الصناعات التي تستخدم عادة هذا الهوائي؟
ج: السيارات ، إنترنت الأشياء ، الأتمتة الصناعية ، الاتصالات السلكية واللاسلكية ، وقطاعات المنازل الذكية.
