GL009
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |

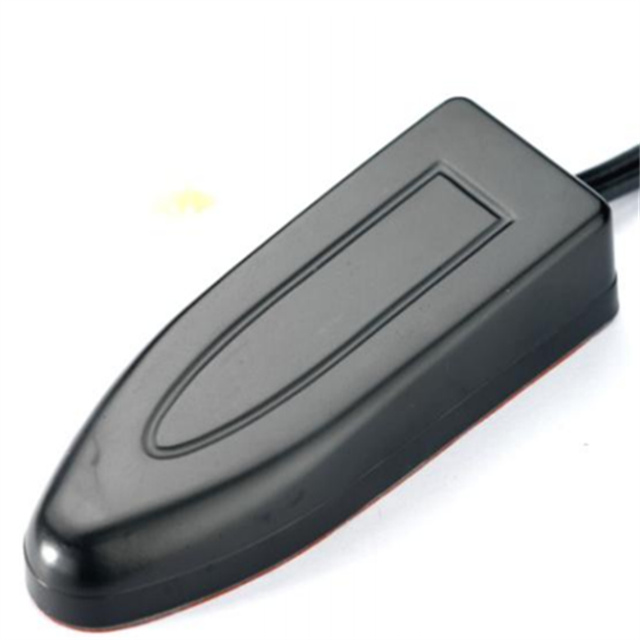

التحرير والسرد GPS و 4G هوائي
يعد GPS GPS و 4G هو جهاز متعدد الاستخدامات يجمع بين وظائف كل من GPS و 4G Technologies. يحتوي هوائي GPS على تردد مركزي قدره 1575.42 ± 3MHz وعرض نطاق CF ± 5MHz. تم تصميمه باستخدام استقطاب دائري يميني (RHCP) ويوفر كسب 2DBIC في Zenith. يكون VSWR أقل من 1.5 ، مما يضمن نقل الإشارة الفعال. المقاومة هي 50Ω ، والنسبة المحورية 3DB في الحد الأقصى. يحتوي LNA (مضخم الضوضاء المنخفض) على ربح قدره 28 ± 2DB وشخصية ضوضاء أقل من 1.5 ديسيبل. يتراوح جهد العرض من 2.2 فولت إلى 5 فولت العاصمة ، مع استهلاك حالي أقل من 15mA.
من ناحية أخرى ، يعمل هوائي LTE ضمن نطاق تردد يبلغ 698 ~ 960MHz/1710 ~ 2690MHz. لديها VSWR أقل من 3.0 واستقطاب خطي. المكسب هو 2dbi ، والمقاومة هي 50Ω. تتضمن المواصفات الميكانيكية كابل RG174 وخيارات الموصل المختلفة مثل SMA أو MCX أو Fakra أو غيرها. تتكون مادة Radome من ABS ، ويمكن أن تكون طريقة التثبيت لاصقة أو قائمة على المغناطيس.
من حيث الظروف البيئية ، يمكن أن يعمل هوائي التحرير والسرد ضمن نطاق درجة حرارة -40 ℃ إلى +85 ℃. إنه مصمم لتحمل مستويات الرطوبة النسبية التي تصل إلى 95 ٪ ولديها تصنيف حماية من IP66. بالإضافة إلى ذلك ، فهي صديقة للبيئة ومتوافقة مع لوائح ROHS.
غرض | تحديد | ||
هوائي GPS | هوائي عازلة | تردد المركز | 1575.42 ± 3MHz |
عرض الفرقة | CF ± 5MHz | ||
الاستقطاب | RHCP | ||
يكسب | 2dbic （Zenith） | ||
VSWR | ＜ 1.5 | ||
مقاومة | 50Ω | ||
نسبة المحوري | 3DB （MAX） | ||
LNA | يكسب | 28 ± 2DB | |
رقم الضوضاء | ＜ 1.5dB | ||
VSWR | ＜ 2.0 | ||
الجهد توريد | 2.2 ~ 5V DC | ||
الاستهلاك الحالي | ＜ 15mA | ||
هوائي LTE | نطاق التردد | 698 ~ 960MHz/1710 ~ 2690MHz | |
VSWR （دقيقة） | ＜ 3.0 | ||
الاستقطاب | خطي | ||
يكسب | 2DBI | ||
مقاومة | 50Ω | ||

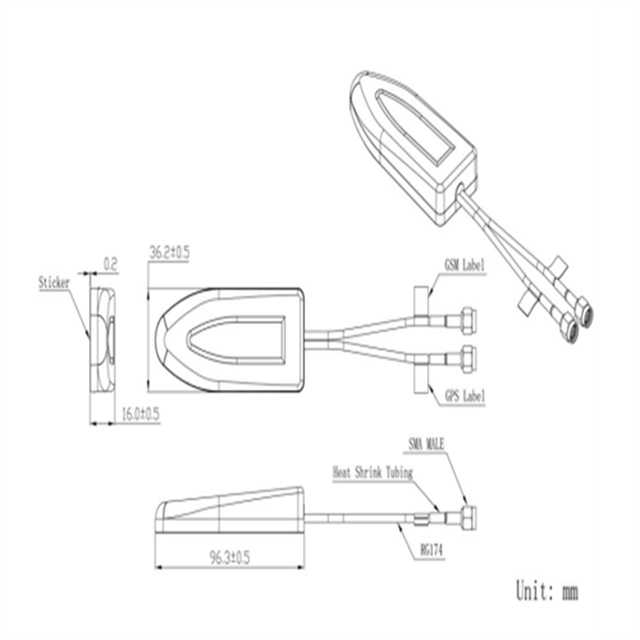

ميكانيكي | كابل | RG174 | |
الموصل | SMA/MCX/Fakra أو غيرها | ||
مادة رادوم | القيمة المطلقة | ||
طريقة التثبيت | لاصق/المغناطيس | ||
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ | |
الرطوبة النسبية | ما يصل إلى 95 ٪ | ||
حماية الدخول | IP66 | ||
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | ||
صديقة للبيئة | ROHS متوافق | ||
