GLMGS121
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المعلمة | شروط | دقيقة | يكتب | الأعلى | الوحدات | |
التكرار. يتراوح | ANT -أي منفذ ، منافذ غير مستخدمة -50 Ω (1) | 1.1 | 1.7 | GHz | ||
كسب (2) -الموقد (المعيار) -الموقد (مرحبًا ISO) | منفذ ANTY ، المنافذ غير المستخدمة -50 (1) (قد يتم تحديد الكسب من قبل العميل) | 20 | 21 | 24 | ديسيبل | |
9 | 10 | 11 | ||||
0DB | Ant- أي منفذ ، ، المنافذ غير المستخدمة - 50 Ω (1) | -1 | 0 | 1 | ديسيبل | |
الإدخال/الإخراج VSWR | جميع المنافذ 50 Ω (1) | 1.5: 1 | 2.0: 1 | - | ||
ضوضاء الشكل- تضخيم | منفذ Ant-any ، المنافذ غير المستخدمة -50 Ω (1) كسب = 20 ديسيبل | 2.0 | ديسيبل | |||
أمبير. توازن | іj1-j2і ، منفذ Ant-اي ، منافذ غير مستخدمة-50 ω (1) | 0.5 | ديسيبل | |||
مرحلة. توازن | المرحلة (J1-J2) ، ميناء Ant-اي ، منفذ غير مستخدم -50Ω (1) | 1.0 | درجة | |||
تأخير -سلبي -تضخمة | منفذ Ant-any ، المنافذ غير المستخدمة -50 Ω (1) ، L1 | 3 | NS | |||
5 | ||||||
عزل -AMP/PASS (NORM) -تضخمة (مرحبًا Iso.) | المنافذ المجاورة: ANT - 50 Ω (1) | 13 | ديسيبل | |||
المنافذ البديلة: ANT - 50 Ω (1) | 21 | |||||
المنافذ المجاورة: ANT - 50 Ω (1) | 35 | |||||
المنافذ البديلة: ANT - 50 Ω (1) | 44 | |||||
العاصمة في | إدخال DC على أي إخراج RF | 4 | 12 | VDC | ||
DC Ripple | 300 هرتز إلى 1 ميجا هرتز | 50 | MV PK-PK | |||
الجهاز الحالي | الاستهلاك الحالي للجهاز النشط ، مستبعد النمل. cur. | 18 | 20 | م | ||
النمل/تيار (3) | Max Source DC Current من خلال الجهاز | 250 | م | |||
شاشة الهوائي (4) | IOC | المدى لعتبة الدائرة المفتوحة | 15 | 75 | م | |
ISC | المدى لعتبة الدائرة القصيرة (5) | 100 | 180 | م | ||
حماية زيادة | 8/20us | 4 | كا | |||

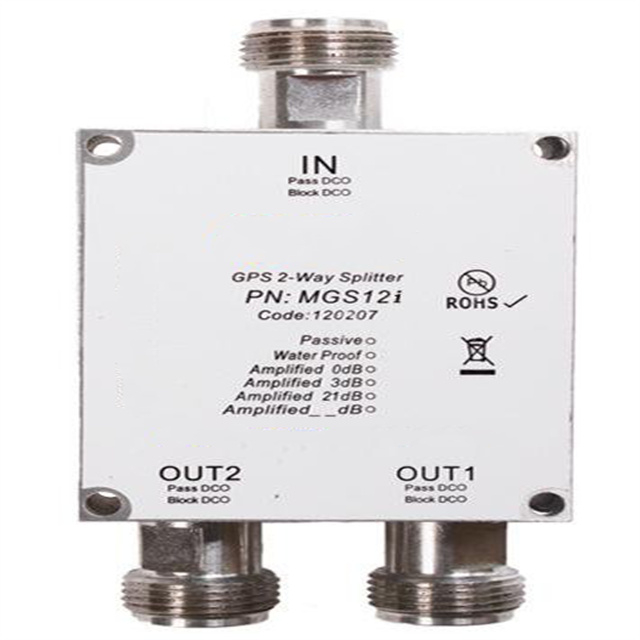

GLMGS121 هو جهاز GPS مع إدخال نهاية واحدة ومخرجين نهائيين ، والذي يقسم عادة الإشارة المستلمة من هوائي GPS النشط إلى مخرجين لمعدات استلام GPS.
يتم تشغيل كلا مخرجات MGS12i في نفس الوقت. يختار مقسم الطاقة داخليًا المنفذ لتشغيل هوائي GPS النشط من خلال مقارنة الفولتية.
عندما تختلف قيم الجهد لمنفذ الإخراج ، سيتم استخدام منفذ الجهد العالي لتوفير الطاقة لهوائي GPS النشط. سيكون للمنفذ الآخر تحميل 200 أوم DC لمحاكاة أي هوائي المتلقي متصل بفقدان المنفذ DC هذا.
عندما يكون للمنفذين الإخراج نفس قيمة الجهد ، يتم استخدام منفذ J1 افتراضيًا لمصدر الطاقة.
سيكون لمنفذ J2 حمولة 200 أوم العاصمة

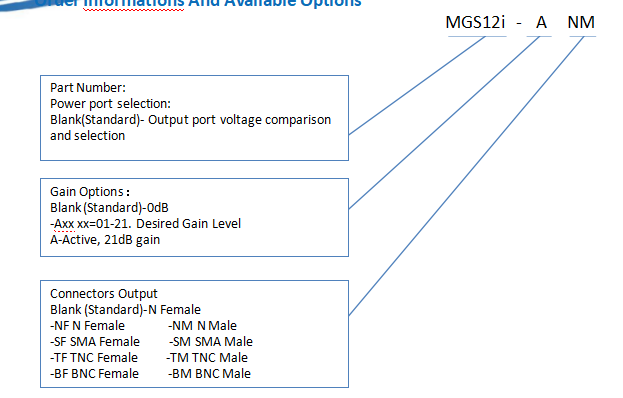

كسب 0 ديسيبل ، 21 ديسيبل والإصدار السلبي المتاح
طاقة منفذ الإخراج L في نفس الوقت اختيار ذكي من مزود طاقة الجهد العالي.
ر استجابة ل
Ø Galileo: L1 ، E1 ، E2 ، E5 (E5A ، E5B) ، E6 ؛
Ø Beidou2: B1 ، B2 ، B3 ؛
Ø irnss: l1 ، l5 ؛
Ø Omnistar
L عزلات عالية> 28 ديسيبل

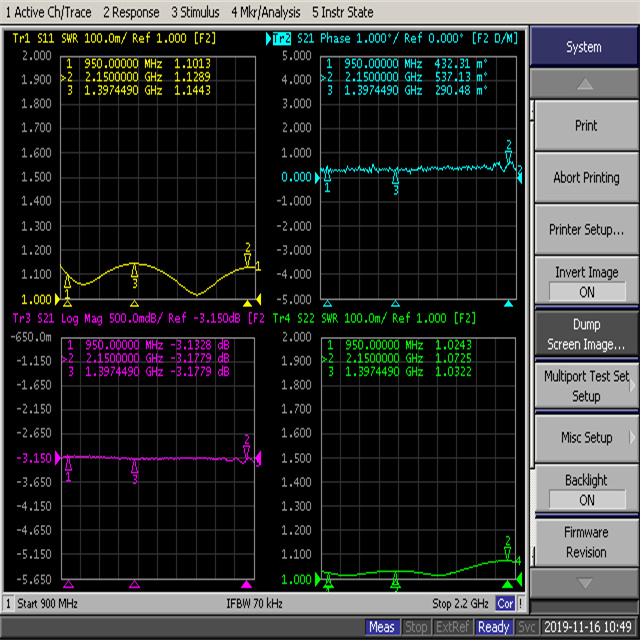

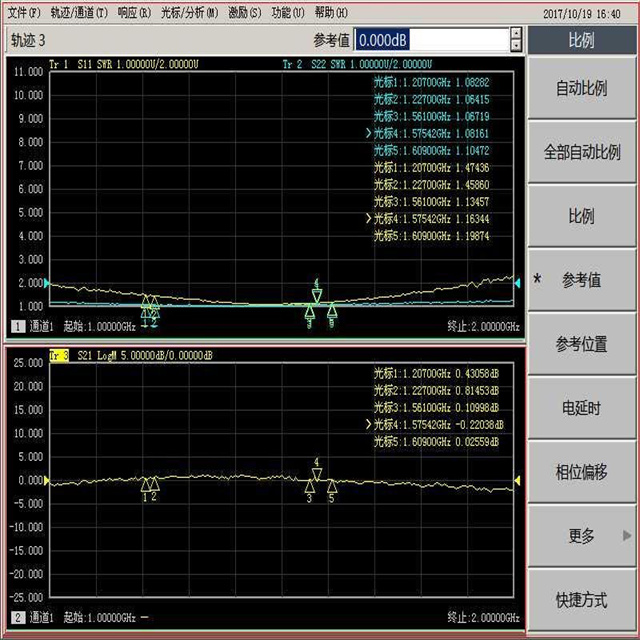

VSWR (1575.42 ميجا هرتز) | كسب 0DB (1575.42 ميجا هرتز) | |
في | 1.16 | |
Out1 | 1.10 | 0.04db |
Out2 | 1.08 | -0.22db |
مزود طاقة ميناء ميناء الإخراج (V) | ||||||||
Out1 | 5.00 | 6.00 | 5.00 | 6.00 | 4.00 | 5.00 | 5.00 | 0.00 |
Out2 | 5.00 | 6.00 | 6.00 | 5.00 | 5.00 | 4.00 | 0.00 | 5.00 |
في | 4.81 | 5.78 | 5.85 | 5.75 | 4.91 | 4.75 | 4.71 | 4.70 |
