GL2504D
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
1. مؤشر الأداء
أغراض | محتوى |
تردد المركز MHz (مع شريط لاصق على مستوى الأرض 70 ملم) | 2338.0 ± 10.0 |
-10DB عرض النطاق الترددي MHZ MIN | 30 |
VSWR في CF Max | 1.5 |
نموذج الاستقطاب | LHCP |
مقاومة | 50 Ω |
كسب (Zenith 90 °) DBI Min | 5.0 النوع |
معامل درجة حرارة التردد | 20ppm/deg. ℃ Max |

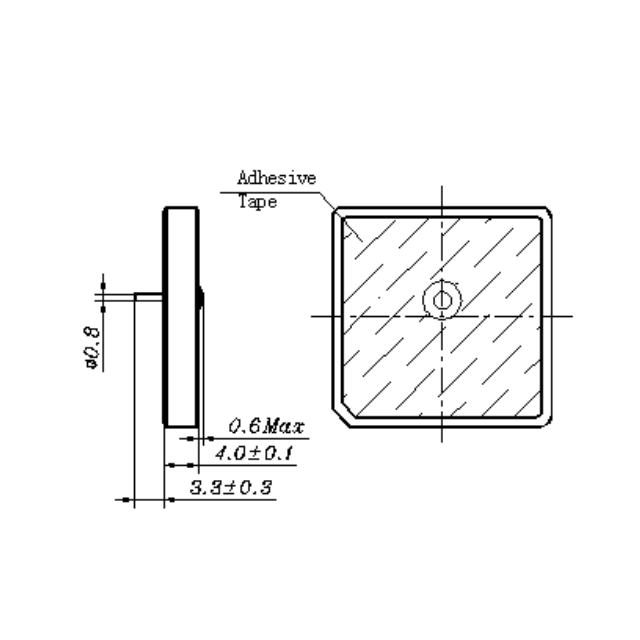

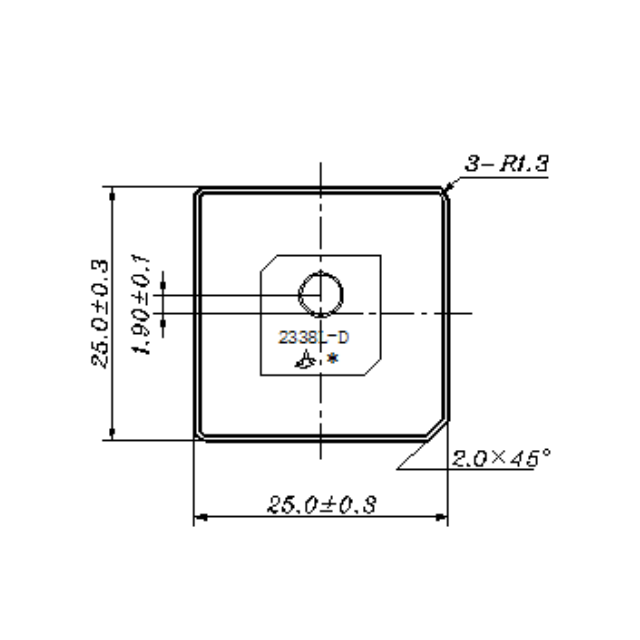

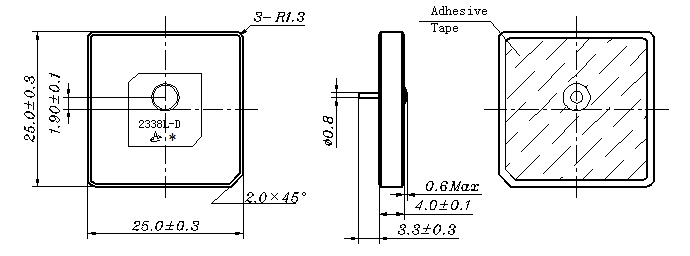

2. الأوعية

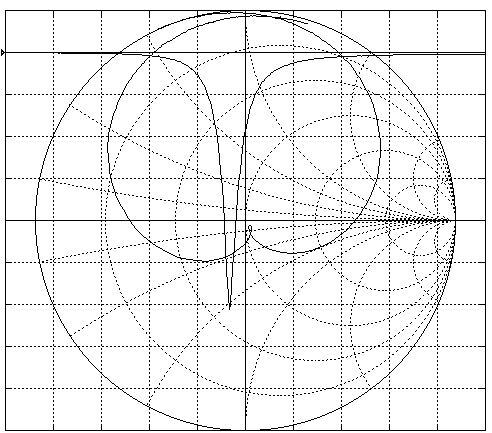

3. خسارة المميزة
4. إنتاجية مقدمة
يعمل ثبات التردد العالي
على 2338 ميجا هرتز ± 10 ميجا هرتز مع معامل درجة حرارة منخفضة (20ppm/° C كحد أقصى) ، مما يضمن أداء موثوق به في البيئات القصوى (-40 درجة مئوية إلى 105 درجة مئوية).
الاستقطاب LHCP لوضوح الإشارة
يقلل الاستقطاب الدائري الأيسر (LHCP) من تداخل الإشارة وتشويه متعدد ، مثالي لأنظمة الاتصالات القمر الصناعية والفضائي.
تمر المتانة البيئية القوية
اختبارات صارمة بما في ذلك الرطوبة (90-95 ٪ RH) ، وركوب الدراجات الحرارية (-40 درجة مئوية 105 درجة مئوية) ، ومقاومة الاهتزاز (10-55 هرتز) ، وضمان طول العمر في الإعدادات الصناعية أو الخارجية القاسية.
أبعاد مدمجة وسهلة التكامل
(طول 26.0 ± 0.3 مم) و 50Ω مقاومة تبسيط تكامل ثنائي الفينيل متعدد الكلور لأجهزة إنترنت الأشياء والطائرات بدون طيار وأنظمة القياس عن بعد.
يوفر كسب Zenith العالي
كسب ≥5.0dbi عند 90 درجة ° Zenith ، مما يعزز قوة الإشارة للتطبيقات التي تتطلب تغطية عمودية ، مثل تتبع المركبات أو أجهزة الاستشعار عن بُعد.
سيناريوهات التطبيق
أنظمة التنقل في GPS : يضمن استقبال الإشارة المستقرة في وحدات السيارات أو GPS البحرية.
مستشعرات إنترنت الأشياء الصناعية : يقاوم الاهتزازات في مراحل المصنع وتقلبات درجة الحرارة.
اتصالات الطائرات بدون طيار : تصميم خفيف الوزن ومكسب عالية الدعم لقياس الطائرات بدون طيار بعيدة المدى.
الزراعة الذكية : يقاوم الرطوبة في أجهزة استشعار الزراعة في الهواء الطلق.
محطات الأرض الأقمار الصناعية : يقلل LHCP التداخل في روابط بيانات الأقمار الصناعية.
التعليمات
س: ما هو نطاق درجة حرارة التشغيل؟
A: يعمل الهوائي بشكل موثوق من -40 درجة مئوية إلى 105 درجة مئوية ويبقى على قيد الحياة تخزين تصل إلى 105 درجة مئوية.
س: هل تتطلب طائرة أرضية؟
ج: نعم ، يتطلب الأداء الأمثل طائرة أرضية مقاس 70 مم (مقدمة من العميل).
س: هل تتوافق مع لحام ثنائي الفينيل متعدد الكلور القياسي؟
ج: نعم ، تحمل المحطات تحمل 260-290 درجة مئوية الحمامات مع تغطية لحام 95 ٪.
س: كيف تركض الهوائي؟
ج: استخدام شريط لاصق (متضمن) على سطح مستو ؛ تأكد من عدم وجود عوائق معدنية قريبة.
س: ما هي الأجهزة التي تستخدم استقطاب LHCP؟
ج: شائع في مستقبلات GPS ، مودم الأقمار الصناعية ، والتطبيقات التي تحتاج إلى رفض التداخل.
س: هل يمكن أن تنجو من الرطوبة في الهواء الطلق؟
ج: نعم ، تم اختباره لمدة 96-98 ساعة في 90-95 ٪ RH و 60 درجة مئوية.
س: ما هي خسارة العائد النموذجية؟
A: VSWR ≤1.5 في تردد المركز يضمن الحد الأدنى من انعكاس الإشارة.
