GL1621R2540ABDB1-T
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
خصائص الأداء
أغراض | محتوى |
التردد الاسمي MHz | 1621.5 ± 5.5 |
تردد المركز MHz (بدون شريط على طائرة أرضية 70 × 70 مم) | 1623±3.0 |
-10DB عرض النطاق الترددي MHZ MIN | 17 |
خسارة العائد عند التردد الوسط DB كحد أقصى | -15 |
نموذج الاستقطاب | RHCP |
مقاومة ω | 50 |
معامل درجة حرارة التردد | 20ppm/deg. ℃ Max |

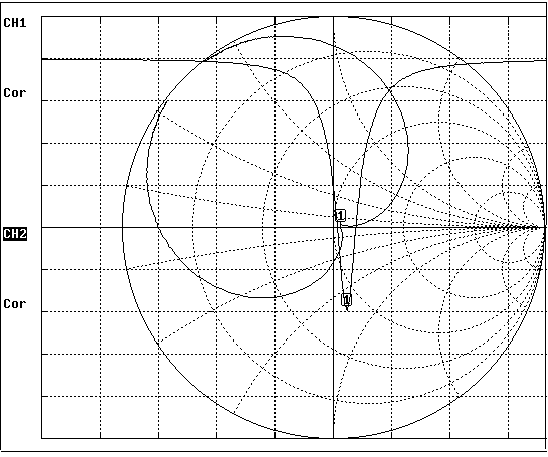

خصائص المقاومة
اختبار رقصة
مقدمة المنتج
يعمل استقرار التردد الدقيق
عند 1621.5 ميجا هرتز ± 5.5 ميجا هرتز مع تردد مركزي قدره 1623 ميجا هرتز (± 3MHz) ، مما يضمن أداء موثوقًا لأنظمة الاتصال والتوقيت الأقمار الصناعية.
يتحمل القدرة على التحمل البيئي القوي
الظروف القاسية (-40 درجة مئوية إلى 105 درجة مئوية) والرطوبة (90-95 ٪ RH) ، مما يجعلها مثالية للتطبيقات الصناعية والسيارات والخارجية.
يقلل الاستقطاب الدائري الأيمن (RHCP)
من تداخل الإشارة في البيئات الديناميكية ، مما يعزز الدقة لأجهزة GPS و GNSS.
اجتياز قابلية اللحام العالية والمتانة
اختبارات لحام صارمة (260-290 درجة مئوية) واختبارات الضغط الطرفي (قوة محورية 2 كجم) ، مما يضمن طول العمر في عمليات التصنيع القاسية.
يفي ROHS & ECO المتوافق
مع المعايير البيئية العالمية ، آمنة للاستخدام في الإلكترونيات الطبية والمستهلكين والصناعية.
حالات الاستخدام:
أنظمة الاتصالات الأقمار الصناعية: يضمن انتقال الإشارة المستقرة في الطيران والملاحة البحرية.
مستشعرات إنترنت الأشياء الصناعية: تم تصميمها لتحمل اهتزازات المصنع وتقلبات درجة الحرارة.
Telematics Automotive: تتبع GPS موثوق به لإدارة الأسطول في الطقس القاسي.
أجهزة المراقبة الطبية: يناسب الامتثال ROHS معدات الرعاية الصحية الحساسة.
حلول التتبع في الهواء الطلق: تصميم مقاوم للطقس للخدمات اللوجستية أو متتبعات الحياة البرية.
التعليمات:
س: ما مدى التردد الذي يغطيه هذا الهوائي؟
A: تعمل في 1621.5 ميجا هرتز ± 5.5 ميجا هرتز مع عرض النطاق الترددي -10dB من 17 ميجا هرتز.
س: هل هي مناسبة لبيئات درجات الحرارة العالية؟
ج: نعم ، يجتاز الاختبارات عند 105 درجة مئوية لمدة 96-98 ساعة ويحافظ على الأداء بعد التعرض.
س: هل يمكنه التعامل مع الاهتزاز في الإعدادات الصناعية؟
ج: بالتأكيد - تم اختباره مقابل اهتزازات 10-55 هرتز عبر محاور x/y/z لمدة ساعتين لكل منهما.
س: ما هو نوع الاستقطاب؟
ج: الاستقطاب الدائري الأيمن (RHCP) ، محسّن لتطبيقات GPS/GNSS.
س: هل يتوافق اللحام الخالي من الرصاص؟
ج: نعم ، تحمل المحطات تحمل 260-290 درجة مئوية الحمامات مع 95 ٪+ تغطية.
س: هل يتوافق مع اللوائح البيئية؟
ج: يتوافق ROHS بالكامل ويتبين لقوانين الحماية البيئية الوطنية.
س: ما هو مطابقة المقتاومة لأنظمة الترددات اللاسلكية؟
ج: مصمم لمقاومة 50Ω ، مع ضمان تكامل سلس مع دوائر RF القياسية.
