GL-DYS2502
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |

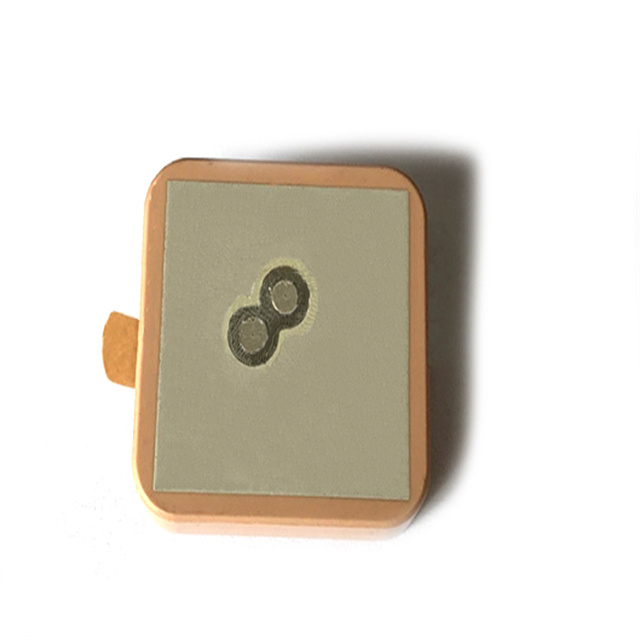

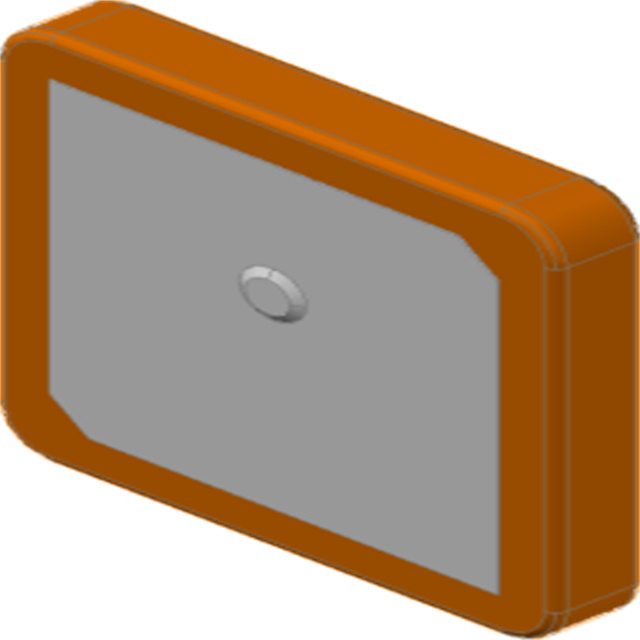

هوائي GPS/Glonass
أغراض | محتوى |
تردد المركز MHz (بدون شريط على طائرة أرضية 70 × 70 مم) | 1575 ~ 1608 (GPS: 1575 ، Glonass: 1592 ~ 1608) |
خسارة العودة في CF MIN DB | 7 |
ربح الذروة عند 1575 ميجا هرتز DBIC | 4.45 |
ربح الذروة عند 1605 ميجا هرتز DBIC | 4.20 |
مقاومة ω | 50 |
نموذج الاستقطاب | RHCP |
السماحية | 21 |
معامل درجة حرارة التردد | 20ppm/deg. ℃ Max |
لا. | غرض | حالة الاختبار | ملاحظة |
6.1 | اختبار الرطوبة | يخضع الجهاز إلى 90 ٪ ~ 95 ٪ من الرطوبة النسبية 60 ℃ ± 3 ℃ لمدة 96 ساعة ، ثم يجف عند 25 ℃ ± 5 ℃ وأقل من 65 ٪ من الرطوبة النسبية لمدة 2H ~ 4H. بعد الجفاف ، يجب أن يستوفي الجهاز المواصفات في الجدول 1. | يجب أن تفي بالمواصفات في الجدول 1. |
6.2 | عالي درجة حرارة التعرض | يجب أن يفي الجهاز المواصفات الواردة في الجدول 1 بعد مغادرته عند 105 ℃ لمدة 96 ساعة ، شريطة أن يتم قياسه بعد 2H ~ 4h مغادرًا في 25 ℃ ± 5 ℃ وأقل من 65 ٪ من الرطوبة النسبية. | يجب أن تفي بالمواصفات في الجدول 1. |
6.3 | قليل درجة حرارة | يجب أن يستوفي الجهاز المواصفات الواردة في الجدول 1 بعد مغادرته في -40 ℃ لمدة 96 ساعة ، شريطة أن يتم قياسه بعد 2H ~ 4h مغادرًا في 25 ℃ 5 ℃ وأقل من 65 ٪ من الرطوبة النسبية. | يجب أن تفي بالمواصفات في الجدول 1. |
6.4 | درجة حرارة دورة | موضوع الجهاز إلى -40 ℃ لمدة 30 دقيقة. تليها درجة حرارة عالية تبلغ 105 ℃ لمدة 30 دقيقة ركوب الدراجات تتكرر 5 مرات. في درجة حرارة الغرفة لمدة 1 ساعة قبل القياس. | يجب أن تفي بالمواصفات في الجدول 1. |
6.5 | اهتزاز | تخضع للجهاز للاهتزاز لمدة 2 ساعة في محور x 、 y و z مع سعة 1.5 مم ، يجب أن يتنوع التردد بشكل موحد بين حدود 10 هرتز ~ 55 هرتز. | يجب أن تفي بالمواصفات في الجدول 1. |
6.6 | اختبار لحام | يتم تسخين أطراف الرصاص حتى 350 ℃ ± 10 ℃ لمدة 5s ± 0.5 ثانية مع الحديد العلامة التجارية ثم يتم قياس العنصر بعد وضعها في الظروف الطبيعية لمدة 1 ساعة. لا يوجد أضرار مرئية ويجب أن تفي بالمواصفات الواردة في الجدول 1 | يجب أن تفي بالمواصفات في الجدول 1. |
6.7 | القدرة لحام | يتم غمر أطراف الرصاص في حمام لحام 260 ℃ ~ 290 ℃ ل 3 S ± 0.5s. يجب تغطية أكثر من 95 ٪ من سطح الجهاز الطرفي بحام طازج. | يجب أن تكون المحطات المحطات 95 ٪ على الأقل من اللحام. |
6.8 | قوة الضغط الطرفية | يتم تطبيق قوة 2 كجم على كل الرصاص في الاتجاه المحوري لمدة 10s ± 1 ثانية (انظر الرسم). لا يوجد أضرار واضحة ويجب أن تفي بالمواصفات الواردة في الشكل 1 | يجب عدم حدوث تلف ميكانيكي مثل الفواصل. |
هوائي السيراميك GPS هو مكون حاسم في أنظمة الملاحة. يلعب دورًا حيويًا في تلقي الإشارات ونقلها بين جهاز GPS والأقمار الصناعية. توفر المواد الخزفية المستخدمة في هذه الهوائيات العديد من المزايا ، مثل المتانة العالية ، ومقاومة درجة الحرارة ، واستقبال إشارة ممتازة. بفضل حجمه المدمج وتصميمه الخفيف الوزن ، يعد هوائي GPS Ceramic مثاليًا لمختلف التطبيقات ، بما في ذلك الصناعات السيارات والطيران والبحرية. يضمن أدائها الموثوقة تحديد المواقع والتنقل الدقيق ، حتى في البيئات الصعبة. سواء كنت تستكشف أراضي جديدة أو تجد ببساطة طريقك في جميع أنحاء المدينة ، فإن هوائي السيراميك GPS هو رفيق موثوق به يعزز تجربة التنقل الخاصة بك.
