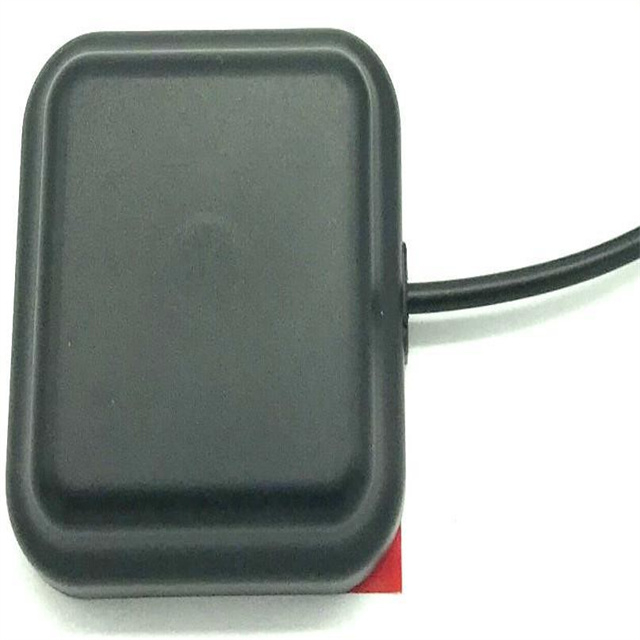

دقة عالية GNSS هوائي نشط GL236
الدقة العالية GNSS Active Antenna GL236 هي هوائي ثنائي البوين مع نطاق تردد 1561.098 ~ 1602MHz. لديها استقطاب دائري يميني (RHCP) وربح 5DBIC في Zenith. VSWR أقل من 1.5 ، والمقاومة هي 50 Ω. الهوائي له أبعاد 33.5 33.56 مم ونسبة محورية من 3DB (الحد الأقصى). ربح LNA هو 28 ± 2DB ، وشكل الضوضاء أقل من أو يساوي 1.5 ديسيبل. تعمل على جهد إمداد من 3 ~ 5V DC مع استهلاك حالي أقل من 20mA. تتضمن المواصفات الميكانيكية كابل RG174 و SMA أو موصل آخر. مادة Radome هي ABS ، ويمكن تركيبها باستخدام مغناطيس أو لاصق. الهوائي صديق للبيئة ومتوافق مع ROHS ، مع نطاق درجة حرارة التشغيل -40 ℃ ~+85 ℃ والرطوبة النسبية تصل إلى 95 ٪. يحتوي على تصنيف حماية من IP67 ويمكنه تحمل الاهتزازات من 10 إلى 55 هرتز بسعة 1.5 ملم لمدة ساعتين.
غرض | تحديد | |
الهوائي (2 دبابيس) | نطاق التردد | 1561.098 ~ 1602MHz |
الاستقطاب | RHCP | |
يكسب | 5DBIC@PCB （Zenith） | |
VSWR | ＜ 1.5 | |
مقاومة | 50 Ω | |
البعد | 33.5*33.5*6MM | |
نسبة المحوري | 3DB （MAX） | |
LNA | يكسب | 28 ± 2DB |
رقم الضوضاء | ≤1.5db | |
الجهد توريد | 3 ~ 5V DC | |
الاستهلاك الحالي | ＜ 20mA | |
VSWR | ＜ 2.0 | |
ميكانيكي | كابل | RG174 |
الموصل | SMA أو غيرها | |
مادة رادوم | القيمة المطلقة | |
طريقة التثبيت | المغناطيس/لاصق | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
الرطوبة النسبية | ما يصل إلى 95 ٪ | |
حماية الدخول | IP67 | |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | |
صديقة للبيئة | ROHS متوافق | |
دقة عالية GNSS هوائي نشط GL236
الدقة العالية GNSS Active Antenna GL236 هي هوائي ثنائي البوين مع نطاق تردد 1561.098 ~ 1602MHz. لديها استقطاب دائري يميني (RHCP) وربح 5DBIC في Zenith. VSWR أقل من 1.5 ، والمقاومة هي 50 Ω. الهوائي له أبعاد 33.5 33.56 مم ونسبة محورية من 3DB (الحد الأقصى). ربح LNA هو 28 ± 2DB ، وشكل الضوضاء أقل من أو يساوي 1.5 ديسيبل. تعمل على جهد إمداد من 3 ~ 5V DC مع استهلاك حالي أقل من 20mA. تتضمن المواصفات الميكانيكية كابل RG174 و SMA أو موصل آخر. مادة Radome هي ABS ، ويمكن تركيبها باستخدام مغناطيس أو لاصق. الهوائي صديق للبيئة ومتوافق مع ROHS ، مع نطاق درجة حرارة التشغيل -40 ℃ ~+85 ℃ والرطوبة النسبية تصل إلى 95 ٪. يحتوي على تصنيف حماية من IP67 ويمكنه تحمل الاهتزازات من 10 إلى 55 هرتز بسعة 1.5 ملم لمدة ساعتين.
غرض | تحديد | |
الهوائي (2 دبابيس) | نطاق التردد | 1561.098 ~ 1602MHz |
الاستقطاب | RHCP | |
يكسب | 5DBIC@PCB （Zenith） | |
VSWR | ＜ 1.5 | |
مقاومة | 50 Ω | |
البعد | 33.5*33.5*6MM | |
نسبة المحوري | 3DB （MAX） | |
LNA | يكسب | 28 ± 2DB |
رقم الضوضاء | ≤1.5db | |
الجهد توريد | 3 ~ 5V DC | |
الاستهلاك الحالي | ＜ 20mA | |
VSWR | ＜ 2.0 | |
ميكانيكي | كابل | RG174 |
الموصل | SMA أو غيرها | |
مادة رادوم | القيمة المطلقة | |
طريقة التثبيت | المغناطيس/لاصق | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
الرطوبة النسبية | ما يصل إلى 95 ٪ | |
حماية الدخول | IP67 | |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | |
صديقة للبيئة | ROHS متوافق | |
