GL225S
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | |
هوائي | نطاق التردد | 1559.052 ~ 1616MHz 1205.094 ~ 1278.75MHz |
الاستقطاب | RHCP | |
نسبة المحوري | ≤3db | |
VSWR | ≤2.0 | |
ربح الذروة | ≥3dbi | |
مقاومة | 50 Ω | |
زاوية التغطية الأفقية | 360 درجة | |
زاوية التغطية الرأسية | 5 ° ~ 90 ° | |

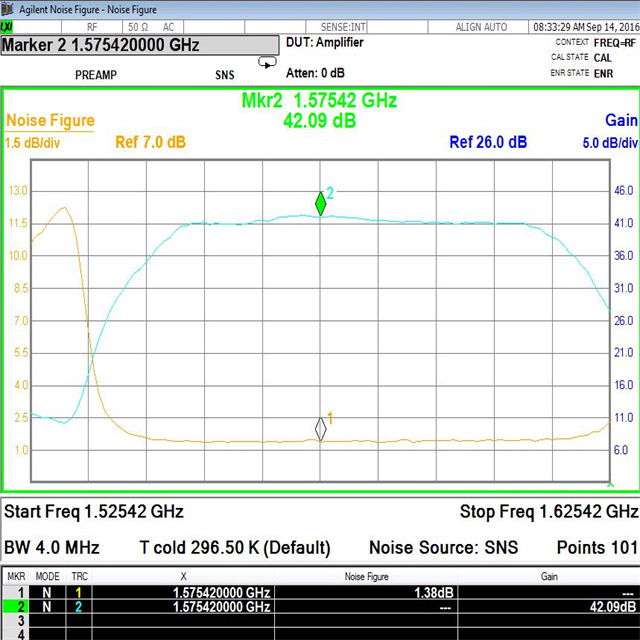

LNA | يكسب | B1/L1/G1/E1/E2 ： 40 ± 2DB B2/L2/G2/B3/E5B/E6 ： 42 ± 2DB |
رقم الضوضاء | ≤1.5db | |
تذبذب النطاق | ± 1.5dB | |
الجهد توريد | 3.3 ~ 12V DC | |
الاستهلاك الحالي | ≤50MA | |
VSWR | ≤2.0 | |
ميكانيكي | الموصل | TNC-K |

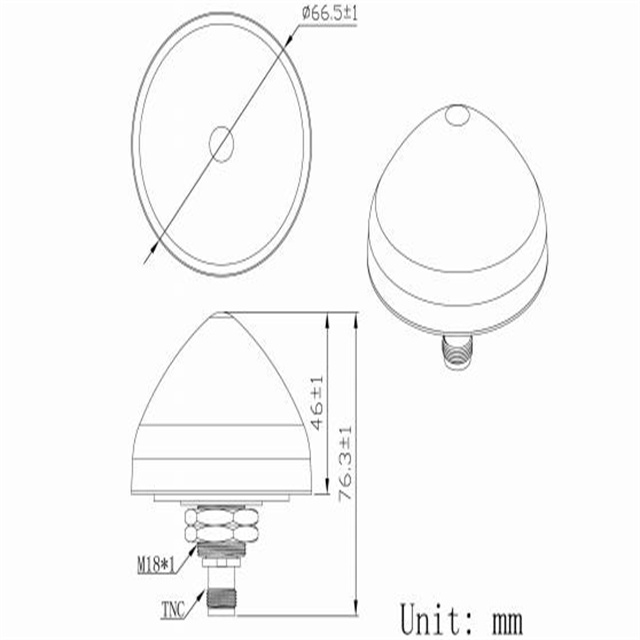

البعد | φ66.5mm | |
وزن | ≈150g | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
درجة حرارة التخزين | -40 ℃ ~+85 ℃ | |
الرطوبة النسبية | ما يصل إلى 95 ٪ (غير التكثيف) | |
حماية الدخول | IP67 | |
مقدمة المنتج
تغطية التردد الواسعة ： تغطي GL225S نطاق تردد واسع ، بما في ذلك الأشرطة العالية مثل B1/GPS - L1/Glonass - G1 (1561.098 - 1602MHz) ونطاقات منخفضة مثل GPS - L5 و L2/GALIELIO - E5A & E5B/BDS - BDS (1176 - 1227MHz). يمكّنه دعم النطاق الواسع هذا من استلام إشارات من أنظمة الأقمار الصناعية المتعددة ، مما يضمن تحديد موقع أكثر دقة وموثوقية.
ارتفاع - ارتفاع وضوضاء منخفضة ： مع زيادة الذروة من ≥3dbi وشكل ضوضاء منخفضة من 1.5 ديسيبل ، يمكن للهوائي التقاط إشارات الأقمار الصناعية الضعيفة بشكل فعال وتضخيمها مع الحد الأدنى من التداخل. ينتج عن هذا استقبال إشارة أقوى وأكثر وضوحًا ، مما يعزز أداء الأجهزة الممكّنة في GNSS.
تضمن المعاوقة الجيدة و VSWR ： المعاوقة 50Ω و VSWR من ≤2.0 نقل الطاقة الفعال بين الهوائي والجهاز المتصل. هذا يقلل من انعكاس الإشارة ، مما يؤدي إلى تحسين جودة الإشارة الكلية وأداء النظام.

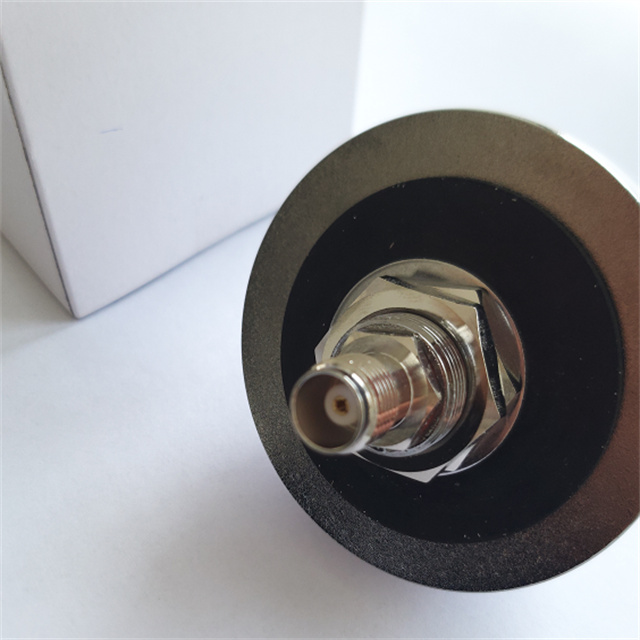

التصميم الميكانيكي والبيئي القوي - يتميز موصل أنثى TNC ، البعد φ66.5 مم ، ويزن حوالي 150 جرام ، من السهل تثبيت GL225S. إن تصنيف حماية IP67 IP67 يعني غبارًا - ضيقًا ويمكن غمره في الماء حتى 1 متر لمدة 30 دقيقة ، مما يجعله مناسبًا للبيئات القاسية.
ظروف تشغيل واسعة ： تعمل في نطاق درجة حرارة - 40 ℃ إلى +85 ℃ وقادرة على تحمل الرطوبة النسبية تصل إلى 95 ٪ (غير التكثيف) ، يمكن أن تعمل GL225S في مناخات متنوعة. يضمن هذا التسامح الواسع النطاق أداءً ثابتًا في مواقع جغرافية مختلفة.
سيناريوهات التطبيق
المركبات ذاتية الحكم : التنقل الموثوق للشاحنات ذاتية القيادة في اللوجستيات في القطب الشمالي أو عمليات التعدين الصحراوية.
الدقة الزراعية : دقة على مستوى السنتيمتر لمراقبة المحاصيل الموجهة الطائرات بدون طيار والجرارات الآلية.
إنترنت الأشياء الصناعي : تتبع الآلات الثقيلة أو الأصول على منصات النفط في الخارج ومواقع البناء.
خدمات الطوارئ : الحفاظ على اتصال لعمليات الإنقاذ أثناء العواصف أو الزلازل أو حرائق الغابات.
الملاحة البحرية : الأداء المقاوم للتآكل للسفن وأنظمة المراقبة الساحلية.
التعليمات
س: هل يدعم هذا الهوائي الأقمار الصناعية Beidou (BDS)؟
ج: نعم ، إنه يدعم تمامًا ترددات BDS-B1 و BDS-B2 للتغطية العالمية.
س: هل يمكن أن تصمد أمام الغمر في الماء؟
ج: يضمن تصنيف IP67 الحماية من الانغماس المؤقت (عمق يصل إلى 1 متر لمدة 30 دقيقة).
س: ما هو مصدر الطاقة المطلوب؟
ج: يعمل على 3.3-12V DC مع تيار ≤50ma ، متوافق مع معظم أجهزة إنترنت الأشياء وأنظمة المركبات.
س: هل موصل TNC مقاوم للماء؟
ج: في حين أن الهوائي مصنّف IP67 ، استخدم الختم المقاوم للماء على الموصلات للتعرض لفترة طويلة من المياه.
س: كيف يحسن RHCP جودة الإشارة؟
ج: الاستقطاب الدائري الأيمن يقلل من التداخل المتعدد ، مما يعزز الدقة في المناطق الحضرية أو الغابات.
س: ما هي عملية التثبيت النموذجية؟
A: Mount عبر موصل TNC Female - أي أدوات متخصصة مطلوبة. تأكد من عرض السماء الواضح للأداء الأمثل.
