GL234
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | |
هوائي | نطاق التردد | 1559.052 ~ 1616MHz 1205.094 ~ 1278.75MHz |
الاستقطاب | RHCP | |
نسبة المحوري | ≤3db | |
VSWR | ≤2.0 | |
ربح الذروة | ≥3dbi | |
مقاومة | 50 Ω | |
زاوية التغطية الأفقية | 360 درجة | |
زاوية التغطية الرأسية | 5 ° ~ 90 ° | |
LNA | يكسب | B1/ L1/ G1/ E1/ E2 ： 40 ± 2DB B2/ L2/ G2/ B3/ E5B/ E6 ： 42 ± 2DB |
رقم الضوضاء | ≤1.5db | |
تذبذب النطاق | ± 1.5dB | |
الجهد توريد | 3.3 ~ 12V DC | |
الاستهلاك الحالي | ≤50MA | |
VSWR | ≤2.0 | |

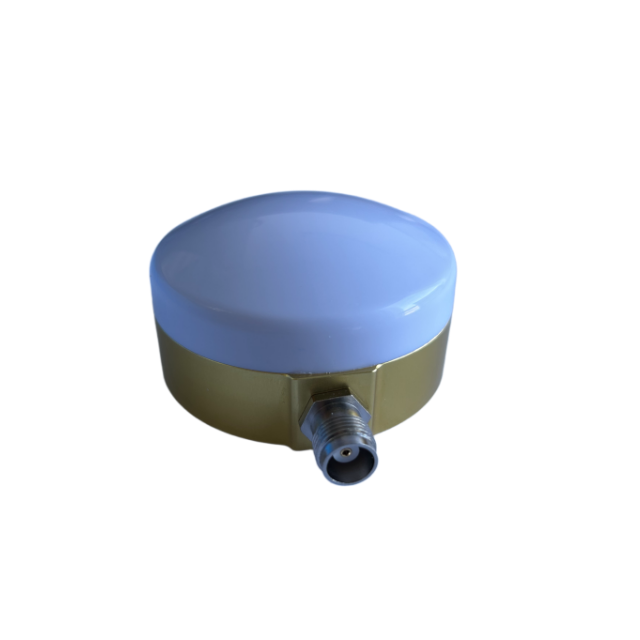

ميكانيكي | الموصل | TNC-K |
البعد | Φ68 مم | |
وزن | ≈150g | |

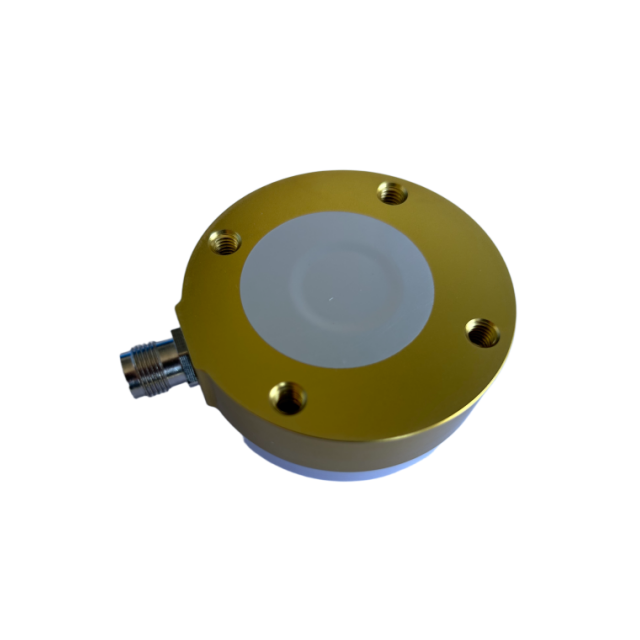

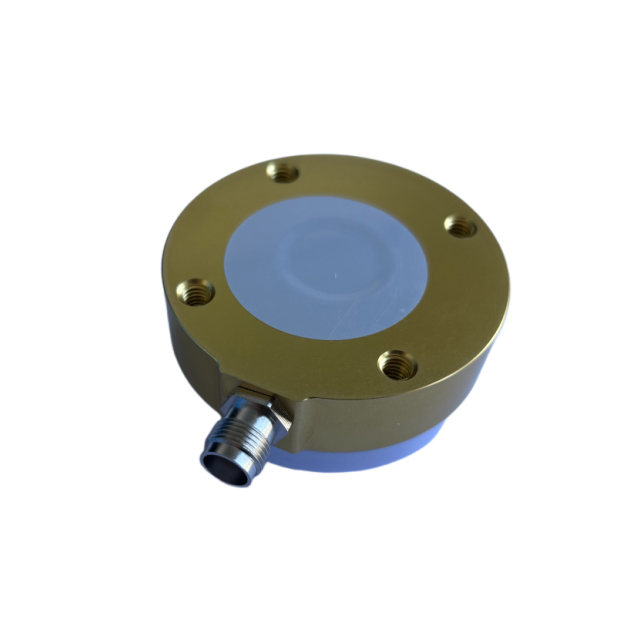

طريقة التثبيت | المغناطيس/المسمار | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
درجة حرارة التخزين | -40 ℃ ~+85 ℃ | |
الرطوبة النسبية | ما يصل إلى 95 ٪ (غير التكثيف) | |
حماية الدخول | IP67 | |
سيناريوهات التطبيق
الزراعة الدقيقة (على سبيل المثال ، أنظمة إرشادات الجرار)
التنقل البحري والمسح البحري
الطائرات بدون طيار/الطائرات بدون طيار ورسم الخرائط
التنقل في مركبة مستقلة
معدات البناء ومسح الأراضي
الاستجابة للطوارئ والعمليات العسكرية
التعليمات
س: ما هي الأنظمة التي يدعمها هذا الهوائي؟
A: يدعم GPS (L1/L2) ، Glonass (G1/G2) ، Galileo (E1/E5B/E6) ، و Beidou (B1/B2/B3).
س: هل هو متوافق مع جهاز استقبال GNSS الخاص بي؟
ج: نعم ، يستخدم موصل TNC قياسي ومقاومة 50 Ω للتوافق الواسع.
س: هل يمكن أن تعمل في ظروف ممطرة؟
ج: نعم ، يضمن تصنيف IP67 الحماية ضد الماء والغبار.
س: ما هو مصدر الطاقة المطلوب؟
ج: إنه يعمل مع 3.3-12V DC ويستهلك ≤50MA.
س: كيف يتم تركيب الهوائي؟
ج: اختر بين القاعدة المغناطيسية (للأسطح المعدنية) أو تركيب المسمار (التثبيت الدائم).
س: ما هي زاوية التغطية؟
A: أفقي: 360 درجة ؛ عمودي: 5 ° - 90 ° لاستقبال الإشارة الأمثل.
س: هل يعمل في البرد الشديد أم الحرارة؟
ج: نعم ، تعمل في درجات حرارة من -40 إلى +85 ℃.
س: هل كسب LNA قابل للتعديل؟
A: لا ، يتم إصلاح كسب LNA عند 40-42dB (± 2db) لكل نطاق تردد.
