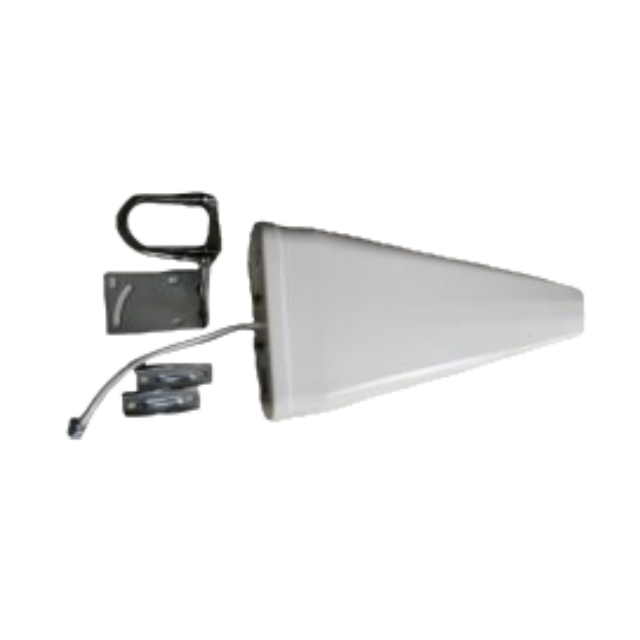

GL-DY7038V11
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
هوائي LPDA | |
مؤشر كهربائي | |
التردد MHz | 698-960MHz/1710-2700MHz/3300-3800MHz |
كسب DBI | 11dbi |
VSWR | ＜ 2.0≤2.0/1.5/2.2 |
مقاومة المدخلات -Ω | 50 |
الاستقطاب | رَأسِيّ |
عرض شعاع أفقي | 90 درجة |
عرض شعاع عمودي | 60 درجة |
نسبة من الأمام إلى الخلف | ≥15db |
intermodulation IM3 (2x33DBM) | ≤-150DBC |
أقصى قدر من المدخلات | 50W |
حماية البرق | DC Ground |
المواصفات الميكانيكية |
نوع موصل الإدخال | NK |
تثبيت | القطب |
Dimensions | 440 × 210 × 65mm |
وزن الهوائي | 0.85 كجم |
مادة العناصر المشعة | منظمة العفو الدولية |
مادة رادوم | القيمة المطلقة |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
أجهزة تصاعد | ¢ 35 ~ ¢ 60 |
تصنيف سرعة الرياح | 60 م/ث |
مقدمة المنتج
توافق النطاق العريض ： العمل عبر نطاقات تردد متعددة بما في ذلك 698 - 960 ميجا هرتز ، 1710 - 2700 ميجا هرتز ، و 3300 - 3800 ميجا هرتز ، GL - DY7038V11 متعددة الاستخدامات. يمكن أن تدعم أنظمة 2G و 3G و 4G و 5G و WLAN اللاسلكية ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات دون الحاجة إلى هوائيات متعددة.
أداء كسب عالية ： مع كسب 11dbi ، يعزز الهوائي بشكل فعال قوة الإشارة. يسمح هذا المكسب العالي بإرسال إشارة واستقبال طويل ، مما يقلل من فقدان الإشارة وتداخلها. إنه يضمن اتصالًا أكثر استقرارًا وموثوقية ، وخاصة في المناطق ذات الإشارات الضعيفة.
Low VSWR والمعاوقة القياسية ： يتميز VSWR بأقل من 2.0 (مع قيم مختلفة للنطاقات المختلفة) ومقاومة المدخلات 50Ω ، يضمن الهوائي نقل الطاقة الفعال. يقلل VSWR المنخفض من انعكاس الإشارة ، مما يعني استخدام المزيد من الطاقة لإشعاع الإشارة. تعد مقاومة 50 - أوم معيارًا في الصناعة ، مما يسهل التكامل السهل مع المكونات الأخرى في الأنظمة اللاسلكية.
الحماية القوية والمتانة ： مختومة مع رادوم ABS ، الهوائي لديه حماية قوية ضد العوامل البيئية مثل الغبار والرطوبة والإشعاع الأشعة فوق البنفسجية. يساعد Radome أيضًا على حماية المكونات الداخلية من الأضرار المادية. بالإضافة إلى ذلك ، يمكن أن تعمل ضمن نطاق درجة حرارة واسعة - 40 درجة مئوية إلى +65 درجة مئوية وتحمل سرعة الرياح المقدرة 60 م/ث ، مما يجعلها مناسبة للاستخدام في الهواء الطلق.
التثبيت المريح ： يحتوي GL - DY7038V11 على موصل إدخال N - K وطريقة تثبيت القطب. يوفر موصل N - K اتصالًا آمنًا وموثوقًا ، في حين يسمح التثبيت القطب - التثبيت بسهولة التركيب على الأعمدة مع نطاق قطر يبلغ 35 - ¢ 60. هذا يجعل التثبيت مريحًا في مواقع مختلفة ، مثل الأسطح أو الأبراج أو الأعمدة.
سيناريوهات التطبيق
محطات قاعدة الاتصالات: يعزز تغطية إشارة 5G/4G في المناطق الحضرية أو النائية.
شبكات المدينة الذكية: تدعم أنظمة إدارة المرور ، و Wi-Fi ، وأجهزة استشعار IoT.
مراكز إنترنت الأشياء الصناعية: يوفر اتصالًا مستقرًا للمصانع والمستودعات ومواقع التعدين.
التواصل الطارئ: مرن في العواصف لعمليات التعافي من الكوارث.
التعليمات
س: هل هذا هوائي متوافق مع شبكات 5G؟
ج: نعم ، ويغطي 3300-3800 ميجا هرتز ، ومتوافقة مع نطاقات 5G NR للتكامل السلس.
س: هل يمكن أن تتعامل مع التطبيقات الخلوية عالية الطاقة؟
ج: بالتأكيد ، فإنه يدعم ما يصل إلى 50 واط طاقة إدخال لاستخدام الاتصالات الشاقة.
س: هل رادوم مقاوم للماء؟
ج: إن Radome ABS مقاوم للطقس ، ولكن ضمان الختم المناسب للتعرض لفترة طويلة في الهواء الطلق.
س: ما هي أحجام القطب المدعومة؟
ج: مصممة لأعمدة بأقطار ما بين 35 مم و 60 مم.
س: هل تشمل حماية البرق؟
ج: نعم ، يحمي تأريض العاصمة من العواصف الكهربائية في المنشآت الخارجية.
س: ما هو وزن الهوائي؟
ج: يزن 0.85 كجم فقط ، مما يجعله خفيف الوزن ولكنه متين لسهولة التركيب.
