GL9058B6M6
Asialeren
8517710000
10 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | ||
نطاق التردد | 900 م/1.2 جرام/1.5 جرام/2.4 جرام/5.2 جرام/5.8 جرام | |
كسب (DBI) | 5±1/8±1/12±1/17±1 | |
VSWR | .02.0 / .81.8 / .02.0 / .02.0 | |
الاستقطاب | 5 * عمودي / 1 * أفقي | |
نسبة F/B. | ≥15/≥20/≥23 | |
أقصى قدر من طاقة الإدخال (W) | 100 | |
مقاومة (ω) | 50 | |
المواصفات الميكانيكية | ||

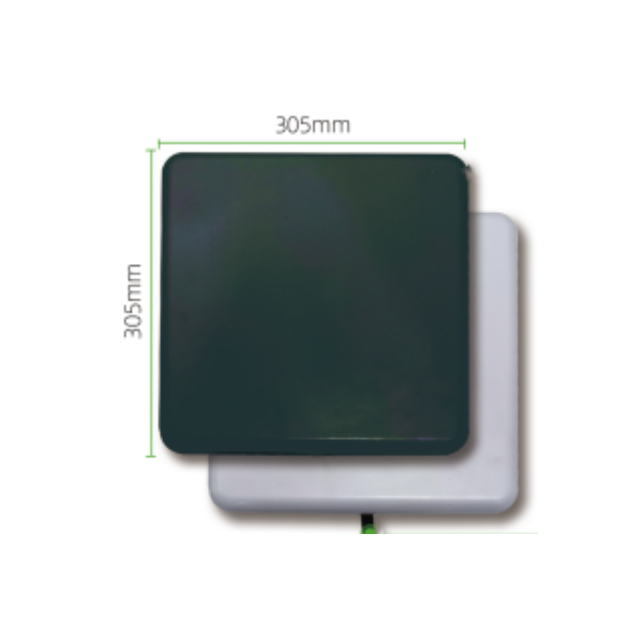

الأبعاد (مم) | 305*305*25 مللي متر | |
وزن الهوائي (كجم) | 1 | |
لون رادوم | أسود | |
نوع موصل الإدخال | 6*ن ذكر | |
المؤشرات البيئية | ||
سيناريوهات الاستخدام | في الهواء الطلق | |
درجة حرارة التشغيل (℃) | -40 إلى +70 | |
نطاق الرطوبة (٪) | 5 إلى 95 | |
مقدمة المنتج
1. تغطية كاملة بستة نطاقات، وحدة واحدة لأنظمة متعددة: يدعم ستة نطاقات تردد رئيسية: 900 ميجا هرتز، 1.2 جيجا هرتز، 1.5 جيجا هرتز، 2.4 جيجا هرتز، 5.2 جيجا هرتز، و5.8 جيجا هرتز، قابلة للتطبيق على نطاق واسع على أنظمة الاتصالات المختلفة مثل 2G / 3G / 4G، GPS، WiFi 2.4G / 5G، و 5.8G الشبكات الخاصة.
2. تقسيم الكسب الأمثل، مناسب لكل من المسافات القصيرة والطويلة: نطاق الكسب من 5±1dBi إلى 17±1dBi، مع تغطية واسعة منخفضة التردد واختراق قوي عالي التردد، والتكيف مع احتياجات الاتصال على مسافات مختلفة وفي سيناريوهات مختلفة.
3. أداة تثبيت قياسية، جاهزة للاستخدام: تأتي مع أداة التثبيت الخاصة بها، ولا تحتاج إلى ملحقات إضافية، مما يسمح بالتركيب السريع والسهل على السور أو الأعمدة أو الأقواس.
4. تصميم بستة منافذ، يدعم الموقع المشترك متعدد الأنظمة: يوفر ستة موصلات ذكر من النوع N، مما يدعم الوصول المتزامن لأجهزة متعددة ونطاقات تردد متعددة، مناسب لتكامل النظام وسيناريوهات تجميع الإشارة.
5. تصميم خارجي متين، قابل للتكيف مع البيئات القاسية: غلاف خارجي أسود مقاوم للأشعة فوق البنفسجية، درجة حرارة التشغيل -40 درجة مئوية إلى +70 درجة مئوية، الرطوبة 5%-95%، مما يوفر مقاومة ممتازة للطقس ومتانة.
سيناريوهات التطبيق
الموقع المشترك للمحطة الأساسية متعددة الموجات الحاملة، وتعزيز تغطية الإشارة
مراقبة لاسلكية طويلة المدى، ومنع حرائق الغابات، والاتصالات الحدودية
إنترنت الأشياء الصناعي، المزارع الذكية، الحصول على البيانات عن بعد
تغطية شبكة لاسلكية متعددة النطاقات في الحرم الجامعي، والمجمعات الصناعية، والموانئ، وما إلى ذلك.
مركبات الاتصالات المتنقلة، ومواقع الاتصالات المؤقتة في حالات الطوارئ
التعليمات
س: ما هي نطاقات التردد التي يدعمها هذا الهوائي؟
ج: يدعم ستة نطاقات تردد: 900 ميجا هرتز، 1.2 جيجا هرتز، 1.5 جيجا هرتز، 2.4 جيجا هرتز، 5.2 جيجا هرتز، و5.8 جيجا هرتز، مما يوفر تغطية واسعة.
س: ما هو كسب الهوائي؟
ج: يختلف الكسب باختلاف نطاق التردد، عند 5±1dBi، و8±1dBi، و12±1dBi، و17±1dBi على التوالي، مع كسب أعلى عند الترددات الأعلى.
س: هل يدعم الاستقطاب الأفقي والرأسي ؟
ج: يدعم الاستقطاب الرأسي بخمس قنوات والاستقطاب الأفقي بقناة واحدة للتكيف مع احتياجات استقبال الإشارة المختلفة.
س: ما هو الحد الأقصى لطاقة الإدخال؟
ج: الحد الأقصى لطاقة الإدخال هو 100 وات، وهو مناسب لسيناريوهات نقل الطاقة العالية.
س: ما هي أبعاد الهوائي ووزنه؟
ج: الأبعاد 305 × 305 × 25 مم، الوزن حوالي 1 كجم، مدمج وخفيف الوزن.
س: ما هو نوع الواجهة؟
ج: مجهزة بـ 6 موصلات ذكر من النوع N، وهو نوع واجهة شائع لمعدات الاتصال القياسية.
