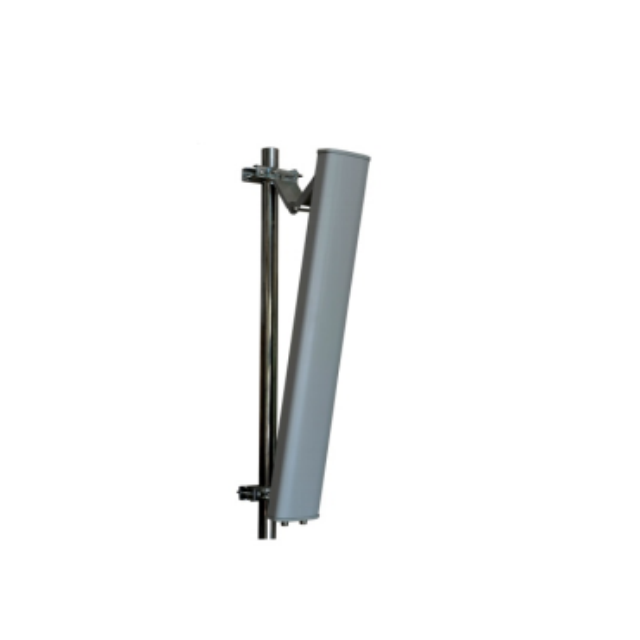

GL-DY2327S9016
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد- MHz | 2300-2700 |
الاستقطاب | ± 45 درجة |
VSWR | ≤1.5 |
كسب DBI | 16 |
عرض شعاع أفقي | 90 درجة |
عرض شعاع عمودي | 7.5 ° |
نسبة من الأمام إلى الخلف db | ≥23 |
العزلة بين الموانئ ديسيبل | ≥28 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 2xn-k |
مكان الموصل | قاع |
أبعاد مم | 950 × 128 × 56 |
حجم التعبئة مم | 1050 × 230 × 160 |
هوائي وزن كجم | 3.2 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
تصنيف سرعة الرياح م/ث | 60 |
تصاعد الأجهزة مم | ￠ 35 ～￠ 75 |
مقدمة المنتج
زيادة عالية للتغطية الموسعة ： إن GL -DY2327S9016 يضم ربح 16DBI ، مما يعزز بشكل كبير من قوة الإشارة في نطاق 2700 - 2700 ميجا هرتز. يتيح هذا الكسب العالي ناقل حركة إشارة طويلة ، مما يجعله مثاليًا لتغطية المساحات الكبيرة في شبكات 4G/LTE. إنه يساعد على تقليل المناطق الميتة للإشارة ويضمن اتصالًا مستقرًا للمستخدمين ، حتى في المناطق ذات الإشارات أو العقبات الضعيفة.
± 45 درجة استقطاب لمقاومة التداخل ： مع ± 45 درجة استقطاب ، يمكن للهوائي أن يقلل بشكل فعال من التداخل في التواصل 4G. في البيئات اللاسلكية المزدحمة ، يسمح اتجاهان الاستقطاب المتعامدين للهوائي بالتعامل بشكل أفضل مع الإشارات الكهرومغناطيسية المعقدة. يؤدي هذا إلى تحسين جودة الإشارة ونقل البيانات الأكثر كفاءة ، مما يعزز الأداء الكلي لشبكة 4G.
توافق عريض النطاق مع 4G/LTE ： يعمل ضمن نطاق التردد من 2700 إلى 2700 ميجا هرتز ، وهو الهوائي مناسب تمامًا لأنظمة 4G/LTE. تضمن طبيعة النطاق العريض توافقًا سلسًا مع مختلف المحطات والأجهزة الأساسية 4G. سواء كان هاتفًا محمولًا أو جهازًا لوحيًا أو معدات صناعية ، يمكن أن يوفر GL-DY2327S9016 اتصالًا موثوقًا به داخل شبكة 4G.
انخفاض VSWR لنقل الطاقة الفعال ： VSWR من ≤1.5 يشير إلى نقل الطاقة الفعال. يقلل VSWR المنخفض من انعكاس الإشارة ، مما يضمن استخدام المزيد من الطاقة المنقولة لإشعاع الإشارة. هذا لا يحسن قوة الإشارة فحسب ، بل يقلل أيضًا من نفايات الطاقة ، مما يؤدي إلى تحسين أداء شبكة 4G/LTE وتوفير الطاقة.
بنية متينة وتركيب سهلة ： مصنوعة من راديوم UPVC قوي ، يمكن للهوائي تحمل الظروف البيئية القاسية. يمكن أن تعمل في درجات حرارة تتراوح من - 40 درجة مئوية إلى +65 درجة مئوية وتحمل سرعة الرياح المقدرة من 60 م/ث. إن موصلات 2xn - k في الأسفل والأجهزة المتزايدة المتوفرة (¢ 35 - ¢ 75) تجعل التثبيت واضحًا. يسمح الميل الميكانيكي من 0 - 12 درجة بتعديل سهل لتحسين تغطية الإشارة.
سيناريوهات التطبيق
Urban 4G Network Enhancement : تعزيز التغطية في المدن المكتظة بالسكان أو المراكز التجارية.
اتصال IoT الصناعي : ربط أجهزة الاستشعار في المصانع أو المناجم أو المستودعات الذكية.
البنية التحتية للمدينة الذكية : دعم أنظمة حركة المرور وشبكات الأمان العامة والشبكات الذكية.
توسع LTE الريفي : تمديد اتصال موثوق به إلى المناطق النائية أو المحرومة.
التواصل الطارئ : تأكد من شبكات مستقرة أثناء الكوارث أو انقطاع التيار الكهربائي.
▼ مقارنة المنتج: GL-DY2327S9016 مقابل GL-DY2327S9014 مقابل GL-DY2327S9011
| نموذج المنتج | GL-DY2327S9016 | GL-DY2327S9014 | GL-DY2327S9011 |
|---|---|---|---|
| كسب - DBI | 16 | 14 | 11 |
| عرض شعاع عمودي | 7.5 ° | 15 درجة | 30 درجة |
| الأبعاد - مم | 950 × 128 × 56 | 500 × 128 × 56 | 230 × 128 × 56 |
| وزن الهوائي - كجم | 3.2 | 1.5 | 1.1 |
▼ تحليل اختلافات الأداء
كسب الإشارة: يحتوي GL - DY2327S9016 على أعلى كسب من 16 ديسيبل ، والذي يوفر أفضل إمكانيات انتقال الإرسال وإشارات الإشارة. يحتوي GL - DY2327S9014 على 14 DBI ، مع تصنيف الأداء في المرتبة الثانية. GL - DY2327S9011 لديه ربح أضعف نسبيا من 11 DBI.
تغطية الشعاع العمودي: يحتوي GL - DY2327S9011 على أوسع عرض شعاع عمودي يبلغ 30 درجة ، مما يجعله مناسبًا للسيناريوهات التي تتطلب تغطية مساحة رأسية كبيرة. يحتوي GL - DY2327S9014 على عرض شعاع عمودي قدره 15 درجة ، مما يوفر نطاق تغطية معتدل. يحتوي GL - DY2327S9016 على عرض شعاع عمودي يبلغ 7.5 درجة فقط ، مع إشارة أكثر تركيزًا ، وهي مناسبة للسيناريوهات التي يلزم التغطية الرأسية الدقيقة.
الأبعاد والوزن: GL - DY2327S9016 لديه أكبر أبعاد وأثقل وزن. على الرغم من أنه قد يتطلب بنية تثبيت أكثر قوة ، إلا أنه قد يوفر أيضًا استقرارًا أفضل. إن GL - DY2327S9014 و GL - DY2327S9011 لهما أبعاد أصغر تدريجياً وأوزان أخف ، مما يجعلها أكثر ملاءمة للتثبيت.
▼ توصيات الاختيار
سيناريوهات التغطية الكبيرة والطويلة والطويلة: إذا كنت بحاجة إلى تغطية مساحة كبيرة مع متطلبات عالية لمسافة نقل الإشارة ، مثل بناء محطات قاعدة 4G في الضواحي الكبيرة أو المناطق الريفية ، فإن GL - DY2327S9016 أكثر ملاءمة. يمكن أن يحقق مكاسبها العالية والشعاع الرأسي الضيق مسافة طويلة وتغطية دقيقة.
سيناريوهات متطلبات التغطية المتوسطة: بالنسبة للمناطق الحضرية العامة حيث لا يكون متطلبات مسافة تغطية الإشارة مرتفعة للغاية ، ولكن هناك حاجة إلى نطاق تغطية عمودي معين ، مثل المحطات الأساسية في المناطق الحضرية العادية أو التغطية الداخلية لمراكز التسوق الكبيرة ، GL - DY2327S9014 هو خيار جيد. يمكن أن يوازن مكاسبها وعرض شعاع العمودي مع تأثير التغطية وراحة التثبيت.
مطلوب مساحة محدودة للتثبيت أو سيناريوهات متطلبات التغطية العمودية الواسعة: في الأماكن ذات المساحة المحدودة للتثبيت ، أو عند تغطية المباني المنخفضة الصعود ونطاق التغطية الرأسية الكبيرة ، مثل المحطات الأساسية الصغيرة في المناطق الحضرية الكثيفة أو أنظمة التوزيع الداخلية ، و GL - DY2327S9011 أكثر ملاءمة للتثبيت وتلبية احتياجات الأغطية الواجبة.
التعليمات
س: هل التوافق مع GL-DY2327S9016 مع جميع أجهزة 4G؟
ج: طالما أن جهاز 4G يعمل ضمن نطاق التردد من 2700 إلى 2700 ميجا هرتز وهو مصمم للعمل مع الهوائيات التي لها 50 - أوم مقاومة واستقطاب مناسب ، يجب أن تكون GL -DY2327S9016 متوافقة. ومع ذلك ، من المستحسن التحقق من مواصفات الجهاز للحصول على الأداء الأمثل.
س: كيف يؤثر اكتساب 16DBI على أداء الهوائي؟
ج: يكسب 16DBI بشكل كبير يحسن قوة الإشارة. يسمح للهوائي بنقل وتلقي الإشارات على مسافات أطول. في المناطق ذات الإشارات الضعيفة أو العديد من العقبات ، يمكن أن يعزز كسب 16DBI جودة الإشارة ، مما يقلل من المتسربين من الإشارة وضمان اتصال 4G أكثر استقرارًا.
س: ما هي أهمية الاستقطاب ± 45 درجة؟
ج: يساعد الاستقطاب ± 45 درجة على تقليل التداخل في اتصال 4G. يسمح للهوائي باستخدام اتجاهين مختلفتين للاستقطاب ، والتي يمكن أن تتكيف بشكل أفضل مع البيئات الكهرومغناطيسية المعقدة. ينتج عن ذلك إشارة محسّنة - إلى - نسبة الضوضاء ونقل البيانات الأكثر كفاءة ، وخاصة في المناطق ذات الكثافة العالية من الإشارات اللاسلكية.
س: هل يمكن استخدام الهوائي في الظروف الجوية القاسية؟
A: تم تصميم GL -DY2327S9016 للعمل ضمن نطاق درجة حرارة - 40 درجة مئوية إلى +65 درجة مئوية ويمكنه تحمل سرعة الرياح 60 م/ث. على الرغم من أنه يمكنه التعامل مع معظم الظروف الجوية ، إلا أن الطقس القاسي للغاية مثل الأعاصير أو البرد الشديد قد لا يزال يكون له تأثير. ولكن في الطقس القاسي العادي ضمن نطاقه المصنفة ، يجب أن يعمل بشكل صحيح.
س: كيف أقوم بتثبيت هوائي GL-DY2327S9016؟
A: يحتوي GL -DY2327S9016 على موصلات 2XN - K في الأسفل. أولاً ، حدد عمودًا مناسبًا بقطر بين 35 - ¢ 75. ثم ، استخدم أجهزة التثبيت المقدمة لتوصيل الهوائي بالقطب. اضبط الميل الميكانيكي (0 - 12 درجة) وفقًا لمنطقة التغطية المطلوبة. أخيرًا ، قم بتوصيل موصلات 2XN - K بمحطة أو جهاز 4G ذات الصلة ، مما يضمن اتصالًا آمنًا لنقل الإشارة الأمثل.
س: ما هي فترة الضمان لهوائي GL-DY2327S9016؟
ج: لا تذكر المعلومات المقدمة فترة الضمان. يرجى الاتصال بفريق المبيعات لدينا أو التحقق من وثائق المنتج للحصول على تفاصيل ضمان محددة.
س: هل يمكن استخدام الهوائي لشبكات 5G؟
A: تم تصميم GL -DY2327S9016 خصيصًا لأنظمة 4G/LTE التي تعمل في نطاق 2700 - 2700 ميجا هرتز. على الرغم من أن شبكات 5G قد تستخدم بعض نطاقات التردد نفسها في بعض الحالات ، إلا أنه قد لا يتم تحسين هذا الهوائي لأداء 5G. من الأفضل استخدام الهوائيات المصممة خصيصًا لـ 5G لضمان النتائج المثلى.
