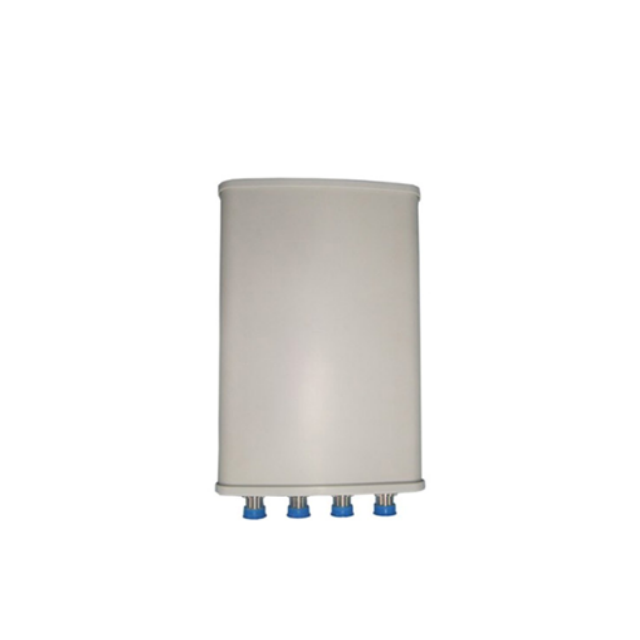

GL-DY3338S43013
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد- MHz | 3300-3800 |
الاستقطاب | ± 45 درجة |
VSWR | ≤1.5 |
يكسب- | 13 |
عرض شعاع أفقي | 33 ° |
عرض العمودي | 33 ° |
نسبة من الأمام إلى الخلف | ≥25 |
العزلة بين المنافذ- ديسيبل | ≥25 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 4-7/16din أنثى |
مكان الموصل | قاع |
الأبعاد- مم | 400 × 280 × 85 |
حجم التعبئة | 708 × 362 × 185 |
الهوائي وزن كيلوغرام | 3.4 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد- مم | ￠ 35 ～￠ 75 |
مقدمة المنتج
زيادة عالية للإشارات القوية ： توفر GL -DY3338S43013 ربحًا 13DBI ، والذي يضخّم بشكل فعال 3300 - 3800 ميجا هرتز. يعد هذا المكسب العالي أمرًا بالغ الأهمية لشبكات 5G ، مما يتيح نقل إشارة طويلة المدى واختراق أفضل من خلال العقبات. إنه يضمن أن تتلقى أجهزة 5G إشارة مستقرة وقوية ، وتعزيز سرعات نقل البيانات وموثوقية الشبكة.
± 45 درجة استقطاب لمقاومة التداخل ： مع ± 45 درجة استقطاب ، يمكن للهوائي أن يقلل بشكل فعال من التداخل في التواصل 5G. في البيئات اللاسلكية المزدحمة ، يسمح اتجاهان الاستقطاب المتعامدين للهوائي بالتعامل بشكل أفضل مع الإشارات الكهرومغناطيسية المعقدة. يؤدي هذا إلى تحسين جودة الإشارة ونقل البيانات الأكثر كفاءة.
توافق عريض النطاق مع 5G ： يعمل ضمن نطاق تردد 3300 - 3800 ميجا هرتز ، وهو الهوائي مصمم خصيصًا تمامًا لأنظمة 5G. تضمن طبيعة النطاق العريض توافقًا سلسًا مع مختلف المحطات والأجهزة الأساسية 5G. سواء كان هاتفًا محمولًا أو جهازًا لوحيًا أو معدات صناعية ، يمكن لـ GL-DY3338S43013 توفير اتصال موثوق به داخل شبكة 5G.
انخفاض VSWR لنقل الطاقة الفعال ： VSWR من ≤1.5 يشير إلى نقل الطاقة الفعال. يقلل VSWR المنخفض من انعكاس الإشارة ، مما يضمن استخدام المزيد من الطاقة المنقولة لإشعاع الإشارة. هذا لا يحسن قوة الإشارة فحسب ، بل يقلل أيضًا من نفايات الطاقة ، مما يؤدي إلى تحسين أداء شبكة 5G.
بنية متينة وتركيب سهلة ： مصنوعة من راديوم UPVC قوي ، يمكن للهوائي تحمل الظروف البيئية القاسية. يمكن أن تعمل في درجات حرارة تتراوح من - 40 درجة مئوية إلى +65 درجة مئوية وتحمل سرعة الرياح المقدرة من 60 م/ث. الموصل الإناث 4-7/16din في الأسفل والأجهزة المتزايدة المتوفرة (¢ 35 - ¢ 75) تجعل التثبيت واضحًا. يسمح الميل الميكانيكي من 0 - 12 درجة بتعديل سهل لتحسين تغطية الإشارة.
سيناريوهات التطبيق
شبكات 5G الحضرية : زيادة قوة الإشارة في المدن المكتظة بالسكان أو المناطق التجارية.
إنترنت الأشياء الصناعي : قم بتوصيل أجهزة الاستشعار والآلات في المصانع أو المناجم أو المستودعات الذكية.
البنية التحتية للمدينة الذكية : دعم أنظمة مراقبة حركة المرور ، وشبكات Wi-Fi العامة ، وشبكات المراقبة.
مراكز النقل : ضمان اتصال سلس في المطارات أو الموانئ أو محطات السكك الحديدية.
التوسع في المناطق الريفية 5G : امتداد شبكة الوصول إلى المناطق النائية أو المحرومة.
التعليمات
س: ما هي نطاقات التردد التي يدعمها هذا الهوائي؟
ج: يغطي 3300-3800MHz ، محسّن لـ 5G NR ومتوافق مع معايير 5G العالمية.
س: هل يمكن أن تتعامل مع متطلبات محطة قاعدة عالية الطاقة؟
ج: نعم ، إنه يدعم ما يصل إلى 100 واط قوة إدخال للمطالبة بنشر 5G.
س: هل الميل قابل للتعديل بعد التثبيت؟
ج: بالتأكيد! يسمح الميل الميكانيكي بتعديل 0-12 درجة لمحاذاة الشعاع الدقيق.
س: ما هي الموصلات التي يتم تضمينها؟
ج: يستخدم موصلات الإناث 4-7/16Din للاتصال القوي والخسارة.
س: هل الهوائي مناسب للمنشآت الساحلية؟
ج: نعم! يقاوم Radome UPVC تآكل المياه المالحة ، مما يجعله مثاليًا للمناطق الساحلية أو الرطبة.
س: هل تشمل حماية البرق؟
ج: نعم ، تم دمج تأريض DC للحماية من العواصف الكهربائية.
س: ما هي نسبة المقدمة إلى الخلف؟
A: ≥ 25dB ، ضمان الحد الأدنى من التدخل من الإشارات الخلفية.
