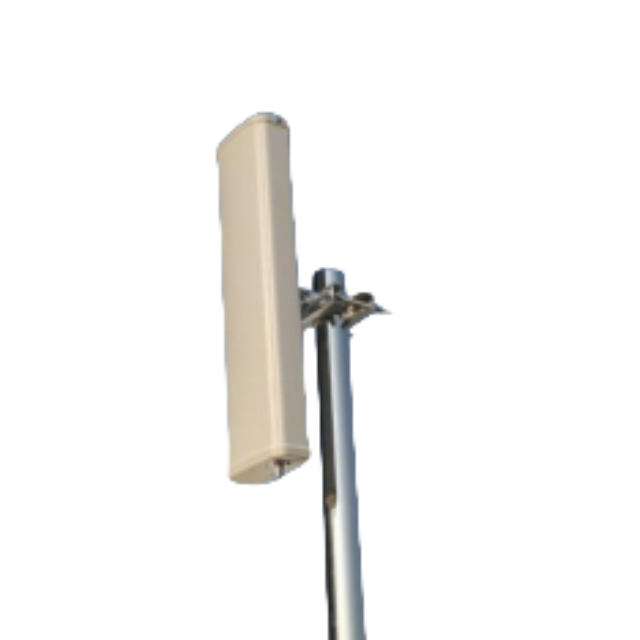

GL-DY3338V6517
Asialeren
8517710000
توافر الحالة: | |
---|---|
الكمية: | |
تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد- MHz | 3300-3800 |
الاستقطاب | رَأسِيّ |
VSWR | ≤1.5 |
كسب DBI | 17 |
عرض شعاع أفقي | 65 درجة |
عرض العمودي | 7.5 ° |
نسبة من الأمام إلى الخلف | ≥25 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | NK |
مكان الموصل | قاع |
الأبعاد- مم | 650 × 128 × 56 |
حجم التعبئة | 750 × 230 × 160 |
الهوائي وزن كيلوغرام | 2.7 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ~ 15 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد- مم | ¢ 35 ~¢ 75 |
مقدمة المنتج
تعزيز قوة الإشارة والدقة
يوفر GAIN 17DBI تغلغل الإشارة المتفوق والتغطية الموسعة لشبكات 5G.
7.5 ° يضمن عرض الشعاع العمودي نقل الإشارة المركزة ، وهو مثالي لتغطية القطاع المستهدف.
تصميم صناعي قوي
upvc radome و -40 درجة مئوية إلى +65 درجة مئوية نطاق التشغيل يقاوم الطقس القاسي ، وأشعة الأشعة فوق البنفسجية ، والتآكل.
يضمن تصنيف الرياح 60 مترًا/ثانية الاستقرار في المناطق المعرضة للعواصف.
الطاقة العالية والموثوقية
100 واط الحد الأقصى للطاقة تدعم حركة مرور الشبكة الثقيلة وبيئات المستخدم الكثيفة.
تمنع حماية البرق الأرضية العاصمة الأضرار الناجمة عن الطغات الكهربائية.
تم تحسينه لسهولة النشر
موصل NK السفلي يبسط إدارة الكابلات.
0-15 درجة يسمح الميل الميكانيكي المحاذاة الدقيقة لتوزيع الإشارة الأمثل.
متينة وفعالة الفضاء
التصميم المدمج 650 × 128 × 56 مم يناسب المنشآت الحضرية والريفية على الرغم من ارتفاعه.
2.7 كجم من البناء الخفيف الوزن يقلل من تعقيد التثبيت على الأعمدة أو الأبراج (يدعم أقطار 35-75 مم).
الشبكات الحضرية عالية الكثافة : مثالية لناطحات السحاب والمناطق المزدحمة مع تركيز شعاع عمودي ضيق.
ترقيات المحطة الأساسية 5G : تعزيز وصول الإشارة وجودة مشغلي الاتصالات.
مراكز إنترنت الأشياء الصناعية : توفير اتصال مستقر للمصانع الذكية والأنظمة الآلية.
التغطية الريفية النائية : تمديد إشارات 5G إلى المناطق التي تعاني من نقص الخدمات مع أداء عالي الأداء.
س: ما هو عرض الحزمة العمودي لهذا الهوائي؟
A: 7.5 ° ، مصمم لاستهداف الإشارة الرأسية الدقيقة.
س: هل يمكنه التعامل مع شبكات 5G عالية الطاقة؟
ج: نعم ، إنه يدعم ما يصل إلى 100 واط طاقة إدخال للتطبيقات الشاقة.
س: هل هوائي متوافق مع أجهزة التثبيت القياسية؟
ج: نعم ، يناسب الأعمدة/الأبراج بأقطار 35-75 مم (الأجهزة غير المدرجة).
س: هل يعمل في البرد الشديد أم الحرارة؟
A: تم تقييمه لمدة -40 درجة مئوية إلى +65 درجة مئوية ، مناسبة لجميع المناخات.
س: ما هو نوع الموصل المستخدم؟
A: NK Connector (أنثى) يقع في الأسفل لتوجيه الكابلات السهل.
س: كيف تعمل وظيفة الميل الميكانيكية؟
A: اضبط زاوية الميل (0-15 درجة) لتحسين التثبيت بعد التثبيت.
س: هل حماية البرق متضمنة؟
ج: نعم ، تم دمج الحماية الأرضية DC من أجل السلامة.
