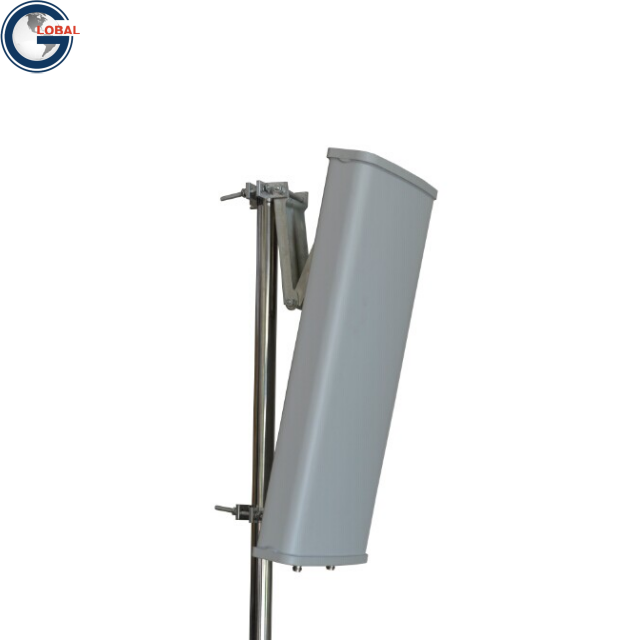

GL-DY7027S6512
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد- MHz | 698-960/1710-2700 |
الاستقطاب | ± 45 درجة |
VSWR | ≤1.5 |
كسب DBI | 10/12 |
عرض شعاع أفقي | 65 درجة |
عرض العمودي | 50 درجة/35 درجة |
نسبة من الأمام إلى الخلف | ≥25 |
العزلة بين المنافذ- ديسيبل | ≥26 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 2-7/16din أنثى |
مكان الموصل | قاع |
الأبعاد- مم | 700 × 325 × 145 |
هوائي وزن كيلوغرام | 7.5 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد- مم | ￠ 35 ～￠ 75 |
مقدمة المنتج
● تردد النطاق المزدوج وربح متعدد الاستخدامات : يعمل عبر 688-960 ميجا هرتز و 1710-2700 ميجا هرتز مع مكاسب مزدوجة (10dbi/12dbi) ، محسّنة لتغطية 4G/LTE وتغطية القطاع.
● انخفاض VSWR والعزل العالي : يضمن أداء مستقر مع VSWR ≤1.5 ، وعزل المنفذ 26 ديسيبل ، ونسبة من الأمام إلى الخلف من 25 ديسيبل.
● التصميم الميكانيكي القوي : يتميز بـ UPVC Radome ، وحماية Lightning DC ، والأبعاد المدمجة (700 × 32 × 145 مم) للمتانة في درجات الحرارة القصوى (-40 درجة مئوية إلى +85 درجة مئوية).
● التثبيت المرن : موصلات أنثى 2-7/16Din مثبتة في القاع ، الميل الميكانيكي القابل للتعديل (0-12 درجة) ، والتوافق مع أعمدة تصاعد 35-75 مم.
● مقاومة الطاقة العالية والرياح : يدعم ما يصل إلى 100 واط طاقة إدخال ويقاوم سرعات الرياح البالغة 60 مترًا/ثانية للنشر في الهواء الطلق الموثوق بها.
س: ما هي نطاقات التردد التي يغطيها هذا الهوائي؟
A: تعمل في نطاقات مزدوجة: 688-960MHz و 1710-2700MHz.
س: ما هي زاوية الاستقطاب؟
A: يستخدم الهوائي +45 درجة استقطاب لمحاذاة الإشارة المحسنة.
س: هل يمكن أن تعمل في الظروف الجوية القاسية؟
ج: نعم ، تعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية.
س: هل تشمل حماية البرق؟
ج: نعم ، إنه يتميز بتأريض العاصمة لحماية البرق.
س: ما هي المعالم الأفقية والعمودية؟
A: أفقي: 65 درجة ، عمودي: 50 درجة (نطاق منخفض) / 38 درجة (النطاق العالي).
س: كيف يتم تركيب الهوائي؟
ج: يستخدم الموصلات السفلية ويدعم أقطار القطب من 35 إلى 75 ملم.
س: ما هو الحد الأقصى لطاقة الإدخال؟
ج: ما يصل إلى 100 واط ، مناسبة للتطبيقات عالية الطاقة.
