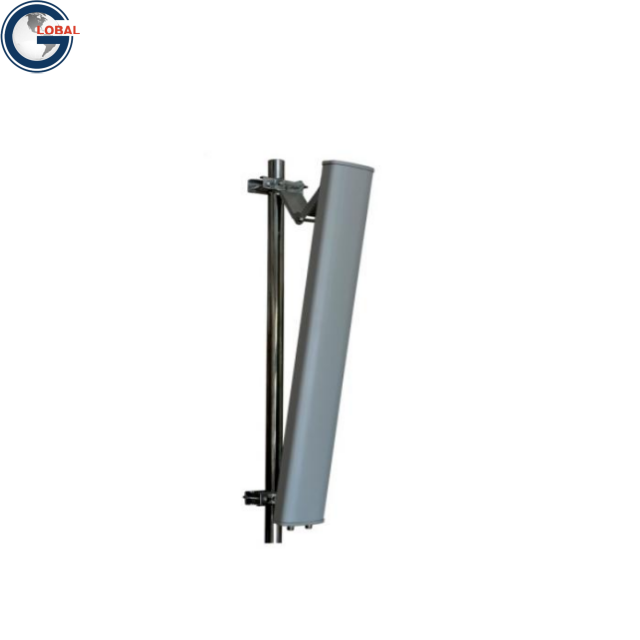

GL-DY2327S6517
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد -MHz | 2300-2700 |
الاستقطاب | ± 45 درجة |
VSWR | ≤1.5 |
كسب DBI | 17 |
عرض شعاع أفقي | 65 درجة |
عرض العمودي | 7.5 ° |
نسبة من الأمام إلى الخلف | ≥25 |
العزلة بين المنافذ db | ≥28 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة المدخلات | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 2xn-k |
مكان الموصل | قاع |
الأبعاد -mm | 950 × 128 × 56 |
حجم التعبئة -mm | 1050 × 230 × 160 |
هوائي وزن كيلوغرام | 3.2 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد -mm | ￠ 35 ～￠ 75 |
مقدمة المنتج
● نطاق التردد الواسع ومكاسب عالية : يعمل على 2300-2700 ميجا هرتز مع كسب 17DBI ، وهو مثالي لأنظمة 4G/LTE وتغطية القطاع.
● الأداء القوي : ميزات VSWR منخفضة (≤1.5) ، عزل المنفذ العالي (28 ديسيبل) ، ونسبة من الأمام إلى الخلف (25 ديسيبل) لنقل الإشارة المستقرة.
● بناء متين : UPVC Radome ، حماية Lightning DC ، وتصميم مضغوط (950 × 128 × 56 مم) يضمنون الموثوقية في البيئات القاسية (-40 درجة مئوية إلى +65 درجة مئوية).
● التثبيت السهل : موصلات 2XN-K مثبتة أسفل ، وتعديل الميل الميكانيكي (0-12 درجة) ، والتوافق مع أجهزة تثبيت C35-C75mm.
● معالجة الطاقة العالية : يدعم ما يصل إلى 100 واط طاقة إدخال ويقاوم سرعات الرياح البالغة 60 مترًا/ثانية للمتانة في الهواء الطلق.
س: ما هي الأنظمة التي يتوافق مع هذا الهوائي؟
ج: مصممة لشبكات 4G/LTE وتطبيقات تغطية القطاع.
س: ما هي زاوية استقطاب هذا الهوائي؟
ج: يستخدم استقطاب 345 درجة لمحاذاة الإشارة المحسنة.
س: هل يمكن أن تعمل في درجات حرارة قصوى؟
ج: نعم ، يعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى +65 درجة مئوية.
س: هل تشمل حماية البرق؟
ج: نعم ، إنه يتميز بتأريض العاصمة لحماية البرق.
س: ما هو عرض العاصفة للتغطية الأفقية والرأسية؟
A: أفقي: 65 درجة ، عمودي: 7.5 ° للتغطية الاتجاهية الدقيقة.
س: كيف يتم تركيب الهوائي؟
ج: يستخدم الموصلات السفلية ويدعم أقطار القطب من 35 إلى 75 ملم.
س: ما هو الحد الأقصى لدعم طاقة الإدخال؟
ج: ما يصل إلى 100 واط للتطبيقات عالية الطاقة.
